축류FAN
축류FAN의 종류
일반사양
AC축류FAN
| 항목 |
사
양 |
| 절연저항 |
상온상습에서 연속운전 후, COIL·CASE사이를
DC 500V MEGA로 측정한 값이 100M Ω이상입니다. |
| 절연내합 |
상온상습에서 연속운전
후, COIL·CASE사이에 50㎐,1.5㎸를 1분간 인가해도 이상이 없습니다. |
| 온도상승 |
상온상습에서
연속운전 후, 온도가 일정해졌을 때 온도계법으로 외피측정한 값이 30℃이하입니다. |
| 사용전압범위 |
±10% (각 전압 공통) |
| 사용온도범위 |
-10℃~+60℃ (MR
SERIES는 -10℃~+50℃) |
| 사용주위습도 |
0~85% (결로 없을 것) |
| 도장색 |
MRS,MR SERIES
FRAME: 검정, 프로펠라:검정 |
| MU SERIES
FRAME: 무도장(알미늄 바탕) 프로펠라:검정 |
DC축류FAN
| 항목 |
사 양 |
| 절연저항 |
상온상습에서 연속운전 후, COIL·CASE사이를
DC 250V MEGA로 측정한 값이 10M Ω이상입니다. |
| 절연내압 |
상온상습에서 연속운전 후, COIL·CASE사이에
50㎐,500V를1분간 인가해도 이상이 없습니다. |
| 온도상승 |
상온상습에서 연속운전 후, 온도가
일정해졌을 때 온도계법으로 외피측정한 값이 10℃이하입니다. |
| 사용전압범위 |
정격전압의 ±15% |
| MDS510,MDS410:±10%
(각전압공통) |
| MD625 : 12V
TYPE + 15%, -33% |
| 24V TYPE
+ 15%, -50% |
| MDS1751 :
+10%, -40% |
| 사용온도범위 |
-10℃~+60℃ |
| 사용주위습도 |
0~85% (결로 없을 것) |
| 도장색 |
FRAME : 검정-MD925,MD825,MD625,MDS510,MDS410, |
| 무도장(알미늄 바탕)- MDS1751,MDS1225,MD1225 |
| 프로펠라:검정 |
품명 보는 법

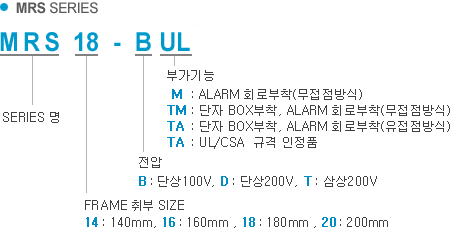

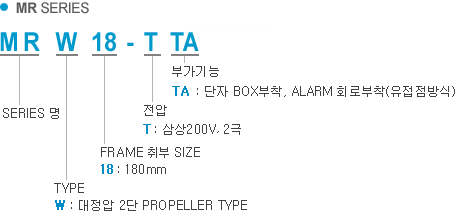

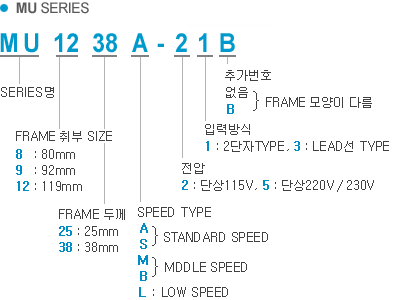

AC 축류 FAN

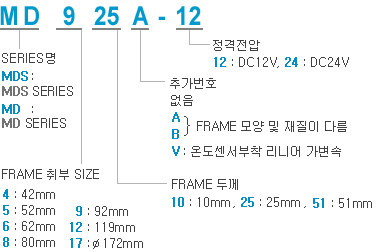

DC 축류 FAN
|
|
|
|
