횡류FAN
횡류FAN의 종류
일반사양
| 항목 |
사 양 |
| 절연저항 |
상온상습에서 연속운전 후, COIL·CASE사이를
DC 500V MEGA로 측정한 값이 100M Ω 이상입니다.
(MFD SEREIS는 DC250V MEGA, 10M Ω 이상) |
| 절연저항 |
상온상습에서 연속운전
후, COIL·CASE사이에 50㎐,1.5㎸를 1분간 인가해도 이상이 없습니다.
(MFD SEREIS는 50㎐ 500V, 1분간) |
| 온도상승 |
상온상습에서
연속운전 후, 온도가 일정해졌을 때 온도계법으로 MOTOR부 CASE 표면을 측정한 값이
45℃이하 입니다.
(MFD SEREIS는 15℃ 이후) |
| 사용전압범위 |
AC횡류FAN: ±10% (각
전압 공용)
DC횡류FAN: 정격전압의 ±10%, -40% |
| 사용온도범위 |
-10℃ ~ +60℃ |
| 사용주위습도 |
85%이하 (결로 없을 것) |
| 도장색 |
검정 |

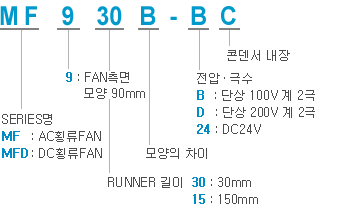

품명 보는 법
|
|
|
|
