| * ORIENTAL
MOTOR / VEXTA STEP / UPK·W 시리즈 |
특징┃품명보는
법┃사양표 |

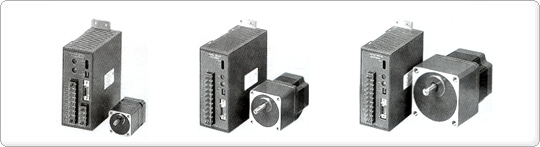

| TH GEARED TYPE |
 |
Features
- 고정도 위치결정 (BACKLASHLESS)
GEAR의 출력단과 그에 맞물리는 치차에 원추 치차(TAPPER
GEAR)를 채용, 고정도한
BACKLASHLESS GEAR를 실현하였습니다.
BACKLASH는 MOTOR 취부치수 42mm가 45분 (0.75˚)
~ 15분 (0.25˚), 60mm가 35분 (0.584˚)
~ 10분 (0.167˚), 90mm가 25분 (0.417˚)
~ 10분 (0.167˚)으로 감속비가 클수록 작아집니다.
- 5종류의 감속비
TH GEARD TYPE만의 감속비 1:3.6, 1:30
을 비롯하여 1:7.2, 1:10, 1:20 모두 5종류의
감속비가
있습니다. 작은 감속비를 주체로 LINE UP되어 있으므로,
"속도를 별로 줄이지 않고 감속하고 싶다."
등의 경우에 최적입니다.
|
|
|

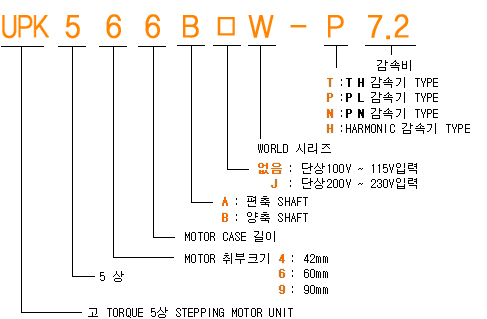

품명보는 법
사양표
단상 100V -
115V 입력(취부크기 42mm)
| |
품 명 |
편축 SHAFT |
UPK543AW - T3.6 |
UPK543AW - T7.2 |
UPK543AW - T10 |
UPK543AW - T20 |
UPK543AW - T30 |
| 양축 SHAFT |
UPK543BW - T3.6 |
UPK543BW - T7.2 |
UPK543BW - T10 |
UPK543BW - T20 |
UPK543BW - T30 |
| 勵磁최대정지토크
kgcm (N·m) |
3.5 (0.35) |
7 (0.7) |
10 (1.0) |
15 (1.5) |
15 (1.5) |
| 로터관성모멘트
g㎠ (kg·㎡) |
35 [35
×10-7] |
| 정격전류
A/相 |
0.75 |
| 기본STEP각 |
0.2° |
0.1° |
0.072° |
0.036° |
0.024° |
| 감속비 |
1 : 3.6 |
1 : 7.2 |
1 : 10 |
1 : 20 |
1 : 30 |
| 허용TORQUE
kgcm (N·m) |
3.5 (0.35) |
7 (0.7) |
10 (1.0) |
15 (1.5) |
15 (1.5) |
| 허용THRUST하중
kg (N) |
1.5 (15) |
| 허용OVERHUNG하중
kg (N) |
2 (20) |
| BACKLASH
분 |
45 (0.75°) |
25 (0.417°) |
25 (0.417°) |
15 (0.25°) |
15 (0.25°) |
허용속도범위
(출력축 회전수) |
FULL STEP시 |
0 ~ 15000Hz
(0 ~ 500rpm) |
0 ~ 15000Hz
(0 ~ 250rpm) |
0 ~ 15000Hz
(0 ~ 180rpm) |
0 ~ 15000Hz
(0 ~ 90rpm) |
0 ~ 15000Hz
(0 ~ 60rpm) |
| HALF STEP시 |
0 ~ 30000Hz
(0 ~ 500rpm) |
0 ~ 30000Hz
(0 ~ 250rpm) |
0 ~ 30000Hz
(0 ~ 180rpm) |
0 ~ 30000Hz
(0 ~ 90rpm) |
0 ~ 30000Hz
(0 ~ 60rpm) |
| 절연등급 |
B종 (130℃)
[UL은 A종 (105℃)으로 인정받았습니다.] * |
| 전원입력 |
단상 100V
- 115V ± 15% 50/60 Hz 1.5A |
| 출력전류
A/相 |
0.75 |
여자방식
(내장 스위치로 선택) |
FULL STEP시 |
0.2°/ STEP |
0.1°/ STEP |
0.072°/ STEP |
0.036°/ STEP |
0.024°/ STEP |
| HALF STEP시 |
0.1°/ STEP |
0.05°/ STEP |
0.036°/ STEP |
0.018°/ STEP |
0.012°/ STEP |
입
력
신
호 |
입력형식 |
PHOTOCOUPLER 입력, 입력저항 220Ω, 입력전류 20mA 이하
신호전압 H : +4 ~ +5V, L : 0 ~ +0.5V |
| CW PULSE신호(PULSE 신호) |
CW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 동작명령PULSE 신호)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| CCW PULSE신호(회전방향 신호) |
CCW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 회전방향신호 H :
CCW, L : CW)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| 출력전류 OFF 신호 |
"L" LEVEL일 때, MOTOR에의 출력전류를 OFF로 하여, MOTOR SHAFT를
외력으로 돌릴 수 있습니다.
"H" LEVEL일 때,「RUN」스위치로 설정한 운전전류를 MOTOR에 공급합니다. |
출
력
신
호 |
출력형식 |
PHOTOCOUPLER · OPEN COLLECTOR출력 (EMITTER COMMON)
외부사용조건 DC 24V 이하, 10mA 이하 |
| 여자 타이밍신호 |
여자 시퀀스가 STEP 「0」일 때, 신호를 출력합니다. (PHOTOCOUPLER :
ON)
FULL STEP 시 : 10PULSE에 1회 출력, HALF STEP시
: 20PULSE에 1회 출력 |
| OVER HEAT 신호 |
드라이버 내부 온도가 약 80℃ 이상으로 상승했을 때 출력합니다. (PHOTOCOUPLER
: ON)
자동 CURRENT OFF기능에 의해 MOTOR를 정지 시킵니다. |
| 기 능 |
자동 CURRENT DOWN, 자동 CURRENT OFF, STEP각 전환, PULSE
입력방식 전환 |
| 표 시 (LED) |
전원입력, 여자 TIMING 신호출력, OVERHEAT 신호출력 |
| 냉각방식 (DRIVER) |
자연공기
냉각방식 |
| 무 게 |
MOTOR
kg |
0.35 |
| DRIVER
kg |
0.95 |
| 절연저항 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이를 DC500V MEGA로 측정한 값이
100㏁ 이상입니다. |
| DRIVER |
상온상습에서
다음 장소를 DC500V MEGA로 측정한 값이 100㏁ 이상입니다.
전원입력단자 - 보호접지단자
MOTOR출력단자 - 보호접지단자
신호입출력단자 - MOTOR출력단자
신호입출력단자 - 전원입력단자
|
| 절연내압 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이에 50Hz, 1.0kV를 1분동안 인가해도
이상이 없습니다. |
| DRIVER |
상온상습에서
다음과 같이 1분동안 인가해도 이상이 없습니다.
전원입력단자 - 보호접지단자 AC 1.5kV 50Hz
MOTOR출력단자 - 보호접지단자 AC 1.5kV 50Hz
신호입출력단자 - MOTOR출력단자 AC 3.0kV 50Hz
신호입출력단자 - 전원입력단자 AC 3.0kV 50Hz
|
| 사용주위온도 |
MOTOR |
- 10℃
~ + 50℃ |
| DRIVER |
0℃ ~
+ 50℃ |
*
EN/IEC 규격 신청중입니다. CSA규격에 대해서는 드라이버만 인정되었습니다.
- 여자최대 정지 TORQUE란 MOTOR에 정격전류를 흐르게 했을 때의 정지시
유지TORQUE를 기준으로 기어부의 허용강도를 고려한 값을 말하며 MOTOR의
TORQUE성능을 비교하는 기준으로 사용됩니다. UNIT로 사용했을 때에는 DRIVER의
기능에 따라 약 50% 감소할 수 있습니다.
- 전원입력의 전류값은 DRIVER 최대입력 전류값입니다.(PULSE속도에 따라
다릅니다.)
- 허용 TORQUE는 GEAR부의 기계적 강도의 한계값을 나타냅니다. 가속
TORQUE, 부하변동분도 포함하여 이 허용 TORQUE 이하에서 사용하십시오.
- 허용 OVERHUNG하중은 GEAR 출력축의 앞단에서 10mm앞의 위치에서
측정한 값입니다.
- MOTOR 회전 방향과 GEAR 출력축의 회전 방향은 감속비 1:3.6,
1:7.2, 1:10 TYPE은 같은 방향이고, 감속비 1:20, 1:30 TYPE은
반대 방향입니다.
|
단상 100V -
115V 입력(취부크기 60mm)
| |
품 명 |
편축 SHAFT |
UPK564AW - T3.6 |
UPK564AW - T7.2 |
UPK564AW - T10 |
UPK564AW - T20 |
UPK564AW - T30 |
| 양축 SHAFT |
UPK564BW - T3.6 |
UPK564BW - T7.2 |
UPK564BW - T10 |
UPK564BW - T20 |
UPK564BW - T30 |
| 勵磁최대정지토크
kgcm (N·m) |
12.5 (1.25) |
25 (2.5) |
30 (3) |
35 (3.5) |
40 (4) |
| 로터관성모멘트
g㎠ (kg·㎡) |
175 [175
×10-7] |
| 정격전류
A/相 |
1.4 |
| 기본STEP각 |
0.2° |
0.1° |
0.072° |
0.036° |
0.024° |
| 감속비 |
1 : 3.6 |
1 : 7.2 |
1 : 10 |
1 : 20 |
1 : 30 |
| 허용TORQUE
kgcm (N·m) |
12.5 (1.25) |
25 (2.5) |
30 (3) |
35 (3.5) |
40 (4) |
| 허용THRUST하중
kg (N) |
4 (40) |
| 허용OVERHUNG하중
kg (N) |
10 (100) |
| BACKLASH
분 |
35 (0.584°) |
15 (0.25°) |
15 (0.25°) |
10 (0.167°) |
10 (0.167°) |
허용속도범위
(출력축 회전수) |
FULL STEP시 |
0 ~ 15000Hz
(0 ~ 500rpm) |
0 ~ 15000Hz
(0 ~ 250rpm) |
0 ~ 15000Hz
(0 ~ 180rpm) |
0 ~ 15000Hz
(0 ~ 90rpm) |
0 ~ 15000Hz
(0 ~ 60rpm) |
| HALF STEP시 |
0 ~ 30000Hz
(0 ~ 500rpm) |
0 ~ 30000Hz
(0 ~ 250rpm) |
0 ~ 30000Hz
(0 ~ 180rpm) |
0 ~ 30000Hz
(0 ~ 90rpm) |
0 ~ 30000Hz
(0 ~ 60rpm) |
| 절연등급 |
B종 (130℃)
[UL/CSA는 A종 (105℃)으로 인정받았습니다.] |
| 전원입력 |
단상 100V
- 115V ± 15% 50/60 Hz 5.5A |
| 출력전류
A/相 |
1.4 |
여자방식
(내장 스위치로 선택) |
FULL STEP시 |
0.2°/ STEP |
0.1°/ STEP |
0.072°/ STEP |
0.036°/ STEP |
0.024°/ STEP |
| HALF STEP시 |
0.1°/ STEP |
0.05°/ STEP |
0.036°/ STEP |
0.018°/ STEP |
0.012°/ STEP |
입
력
신
호 |
입력형식 |
PHOTOCOUPLER 입력, 입력저항 220Ω, 입력전류 20mA 이하
신호전압 H : +4 ~ +5V, L : 0 ~ +0.5V |
| CW PULSE신호(PULSE 신호) |
CW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 동작명령PULSE 신호)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| CCW PULSE신호(회전방향 신호) |
CCW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 회전방향신호 H :
CCW, L : CW)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| 출력전류 OFF 신호 |
"L" LEVEL일 때, MOTOR에의 출력전류를 OFF로 하여, MOTOR SHAFT를
외력으로 돌릴 수 있습니다.
"H" LEVEL일 때,「RUN」스위치로 설정한 운전전류를 MOTOR에 공급합니다. |
출
력
신
호 |
출력형식 |
PHOTOCOUPLER · OPEN COLLECTOR출력 (EMITTER COMMON)
외부사용조건 DC 24V 이하, 10mA 이하 |
| 여자 타이밍신호 |
여자 시퀀스가 STEP 「0」일 때, 신호를 출력합니다. (PHOTOCOUPLER :
ON)
FULL STEP 시 : 10PULSE에 1회 출력, HALF STEP시
: 20PULSE에 1회 출력 |
| OVER HEAT 신호 |
드라이버 내부 온도가 약 80℃ 이상으로 상승했을 때 출력합니다. (PHOTOCOUPLER
: ON)
자동 CURRENT OFF기능에 의해 MOTOR를 정지 시킵니다. |
| 기 능 |
자동 CURRENT DOWN, 자동 CURRENT OFF, STEP각 전환, PULSE
입력방식 전환 |
| 표 시 (LED) |
전원입력, 여자 TIMING 신호출력, OVERHEAT 신호출력 |
| 냉각방식 (DRIVER) |
자연공기
냉각방식 |
| 무 게 |
MOTOR
kg |
0.95 |
| DRIVER
kg |
0.95 |
| 절연저항 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이를 DC500V MEGA로 측정한 값이
100㏁ 이상입니다. |
| DRIVER |
상온상습에서
다음 장소를 DC500V MEGA로 측정한 값이 100㏁ 이상입니다.
전원입력단자 - 보호접지단자
MOTOR출력단자 - 보호접지단자
신호입출력단자 - MOTOR출력단자
신호입출력단자 - 전원입력단자
|
| 절연내압 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이에 50Hz, 1.5kV를 1분동안 인가해도
이상이 없습니다. |
| DRIVER |
상온상습에서
다음과 같이 1분동안 인가해도 이상이 없습니다.
전원입력단자 - 보호접지단자 AC 1.5kV 50Hz
MOTOR출력단자 - 보호접지단자 AC 1.5kV 50Hz
신호입출력단자 - MOTOR출력단자 AC 3.0kV 50Hz
신호입출력단자 - 전원입력단자 AC 3.0kV 50Hz
|
| 사용주위온도 |
MOTOR |
- 10℃
~ + 50℃ |
| DRIVER |
0℃ ~
+ 50℃ |
- 여자최대 정지 TORQUE란 MOTOR에 정격전류를 흐르게 했을 때의 정지시
유지TORQUE를 기준으로 기어부의 허용강도를 고려한 값을 말하며 MOTOR의
TORQUE성능을 비교하는 기준으로 사용됩니다. UNIT로- 보호접지단자
- 신호입출력단자 - MOTOR출력단자
- 신호입출력단자 - 전원입력단자
|
| 절연내압 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이에 50Hz, 1.5kV를 1분동안 인가해도
이상이 없습니다. |
| DRIVER |
상온상습에서
다음과 같이 1분동안 인가해도 이상이 없습니다.
전원입력단자 - 보호접지단자 AC 1.5kV 50Hz
MOTOR출력단자 - 보호접지단자 AC 1.5kV 50Hz
신호입출력단자 - MOTOR출력단자 AC 3.0kV 50Hz
신호입출력단자 - 전원입력단자 AC 3.0kV 50Hz
|
| 사용주위온도 |
MOTOR |
- 10℃
~ + 50℃ |
| DRIVER |
0℃ ~
+ 50℃ |
- 여자최대 정지 TORQUE란 MOTOR에 정격전류를 흐르게 했을 때의 정지시
유지TORQUE를 기준으로 기어부의 허용강도를 고려한 값을 말하며 MOTOR의
TORQUE성능을 비교하는 기준으로 사용됩니다. UNIT로 사용했을 때에는 DRIVER의
기능에 따라 약 50% 감소할 수 있습니다.
- 전원입력의 전류값은 DRIVER 최대입력 전류값입니다.(PULSE속도에 따라
다릅니다.)
- 허용 TORQUE는 GEAR부의 기계적 강도의 한계값을 나타냅니다. 가속
TORQUE, 부하변동분도 포함하여 이 허용 TORQUE 이하에서 사용하십시오.
- 허용 OVERHUNG하중은 GEAR 출력축의 앞단에서 10mm앞의 위치에서
측정한 값입니다.
- MOTOR 회전 방향과 GEAR 출력축의 회전 방향은 감속비 1:3.6,
1:7.2, 1:10 TYPE은 같은 방향이고, 감속비 1:20, 1:30 TYPE은
반대 방향입니다.
|
단상 100V -
115V 입력(취부크기 90mm)
| |
품 명 |
편축 SHAFT |
UPK596AW - T3.6 |
UPK596AW - T7.2 |
UPK596AW - T10 |
UPK596AW - T20 |
UPK596AW - T30 |
| 양축 SHAFT |
UPK596BW - T3.6 |
UPK596BW - T7.2 |
UPK596BW - T10 |
UPK596BW - T20 |
UPK596BW - T30 |
| 勵磁최대정지토크
kgcm (N·m) |
45 (4.5) |
90 (9) |
90 (9) |
120 (12) |
120 (12) |
| 로터관성모멘트
g㎠ (kg·㎡) |
1400
[1400 ×10-7] |
| 정격전류
A/相 |
1.4 |
| 기본STEP각 |
0.2° |
0.1° |
0.072° |
0.036° |
0.024° |
| 감속비 |
1 : 3.6 |
1 : 7.2 |
1 : 10 |
1 : 20 |
1 : 30 |
| 허용TORQUE
kgcm (N·m) |
45 (4.5) |
90 (9) |
90 (9) |
120 (12) |
120 (12) |
| 허용THRUST하중
kg (N) |
10 (100) |
| 허용OVERHUNG하중
kg (N) |
30 (300) |
| BACKLASH
분 |
25 (0.417°) |
15 (0.25°) |
15 (0.25°) |
10 (0.167°) |
10 (0.167°) |
허용속도범위
(출력축 회전수) |
FULL STEP시 |
0 ~ 15000Hz
(0 ~ 500rpm) |
0 ~ 15000Hz
(0 ~ 250rpm) |
0 ~ 15000Hz
(0 ~ 180rpm) |
0 ~ 15000Hz
(0 ~ 90rpm) |
0 ~ 15000Hz
(0 ~ 60rpm) |
| HALF STEP시 |
0 ~ 30000Hz
(0 ~ 500rpm) |
0 ~ 30000Hz
(0 ~ 250rpm) |
0 ~ 30000Hz
(0 ~ 180rpm) |
0 ~ 30000Hz
(0 ~ 90rpm) |
0 ~ 30000Hz
(0 ~ 60rpm) |
| 절연등급 |
B종 (130℃)
[UL/CSA는 A종 (105℃)으로 인정받았습니다.] |
| 전원입력 |
단상 100V
- 115V ± 15% 50/60 Hz 5.5A |
| 출력전류
A/相 |
1.4 |
여자방식
(내장 스위치로 선택) |
FULL STEP시 |
0.2°/ STEP |
0.1°/ STEP |
0.072°/ STEP |
0.036°/ STEP |
0.024°/ STEP |
| HALF STEP시 |
0.1°/ STEP |
0.05°/ STEP |
0.036°/ STEP |
0.018°/ STEP |
0.012°/ STEP |
입
력
신
호 |
입력형식 |
PHOTOCOUPLER 입력, 입력저항 220Ω, 입력전류 20mA 이하
신호전압 H : +4 ~ +5V, L : 0 ~ +0.5V |
| CW PULSE신호(PULSE 신호) |
CW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 동작명령PULSE 신호)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| CCW PULSE신호(회전방향 신호) |
CCW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 회전방향신호 H :
CCW, L : CW)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| 출력전류 OFF 신호 |
"L" LEVEL일 때, MOTOR에의 출력전류를 OFF로 하여, MOTOR SHAFT를
외력으로 돌릴 수 있습니다.
"H" LEVEL일 때,「RUN」스위치로 설정한 운전전류를 MOTOR에 공급합니다. |
출
력
신
호 |
출력형식 |
PHOTOCOUPLER · OPEN COLLECTOR출력 (EMITTER COMMON)
외부사용조건 DC 24V 이하, 10mA 이하 |
| 여자 타이밍신호 |
여자 시퀀스가 STEP 「0」일 때, 신호를 출력합니다. (PHOTOCOUPLER :
ON)
FULL STEP 시 : 10PULSE에 1회 출력, HALF STEP시
: 20PULSE에 1회 출력 |
| OVER HEAT 신호 |
드라이버 내부 온도가 약 80℃ 이상으로 상승했을 때 출력합니다. (PHOTOCOUPLER
: ON)
자동 CURRENT OFF기능에 의해 MOTOR를 정지 시킵니다. |
| 기 능 |
자동 CURRENT DOWN, 자동 CURRENT OFF, STEP각 전환, PULSE
입력방식 전환 |
| 표 시 (LED) |
전원입력, 여자 TIMING 신호출력, OVERHEAT 신호출력 |
| 냉각방식 (DRIVER) |
자연공기
냉각방식 |
| 무 게 |
MOTOR
kg |
2.85 |
| DRIVER
kg |
0.95 |
| 절연저항 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이를 DC500V MEGA로 측정한 값이
100㏁ 이상입니다. |
| DRIVER |
상온상습에서
다음 장소를 DC500V MEGA로 측정한 값이 100㏁ 이상입니다.
전원입력단자 - 보호접지단자
MOTOR출력단자 - 보호접지단자
신호입출력단자 - MOTOR출력단자
신호입출력단자 - 전원입력단자
|
| 절연내압 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이에 50Hz, 1.5kV를 1분동안 인가해도
이상이 없습니다. |
| DRIVER |
상온상습에서
다음과 같이 1분동안 인가해도 이상이 없습니다.
전원입력단자 - 보호접지단자 AC 1.5kV 50Hz
MOTOR출력단자 - 보호접지단자 AC 1.5kV 50Hz
신호입출력단자 - MOTOR출력단자 AC 3.0kV 50Hz
신호입출력단자 - 전원입력단자 AC 3.0kV 50Hz
|
| 사용주위온도 |
MOTOR |
- 10℃
~ + 50℃ |
| DRIVER |
0℃ ~
+ 50℃ |
- 여자최대 정지 TORQUE란 MOTOR에 정격전류를 흐르게 했을 때의 정지시
유지TORQUE를 기준으로 기어부의 허용강도를 고려한 값을 말하며 MOTOR의
TORQUE성능을 비교하는 기준으로 사용됩니다. UNIT로 사용했을 때에는 DRIVER의
기능에 따라 약 50% 감소할 수 있습니다.
- 전원입력의 전류값은 DRIVER 최대입력 전류값입니다.(PULSE속도에 따라
다릅니다.)
- 허용 TORQUE는 GEAR부의 기계적 강도의 한계값을 나타냅니다. 가속
TORQUE, 부하변동분도 포함하여 이 허용 TORQUE 이하에서 사용하십시오.
- 허용 OVERHUNG하중은 GEAR 출력축의 앞단에서 10mm앞의 위치에서
측정한 값입니다.
- MOTOR 회전 방향과 GEAR 출력축의 회전 방향은 감속비 1:3.6,
1:7.2, 1:10 TYPE은 같은 방향이고, 감속비 1:20, 1:30 TYPE은
반대 방향입니다.
|
단상 200V -
230V 입력(취부크기 60mm)
| |
품 명 |
편축 SHAFT |
UPK564AJW-T3.6 |
UPK564AJW-T7.2 |
UPK564AJW-T10 |
UPK564AJW-T20 |
UPK564AJW-T30 |
| 양축 SHAFT |
UPK564BJW-T3.6 |
UPK564BJW-T7.2 |
UPK564BJW-T10 |
UPK564BJW-T20 |
UPK564BJW-T30 |
| 勵磁최대정지토크
kgcm (N·m) |
12.5 (1.25) |
25 (2.5) |
30 (3) |
35 (3.5) |
40 (4) |
| 로터관성모멘트
g㎠ (kg·㎡) |
175 [175
×10-7] |
| 정격전류
A/相 |
1.4 |
| 기본STEP각 |
0.2° |
0.1° |
0.072° |
0.036° |
0.024° |
| 감속비 |
1 : 3.6 |
1 : 7.2 |
1 : 10 |
1 : 20 |
1 : 30 |
| 허용TORQUE
kgcm (N·m) |
12.5 (1.25) |
25 (2.5) |
30 (3) |
35 (3.5) |
40 (4) |
| 허용THRUST하중
kg (N) |
4 (40) |
| 허용OVERHUNG하중
kg (N) |
10 (100) |
| BACKLASH
분 |
35 (0.584°) |
15 (0.25°) |
15 (0.25°) |
10 (0.167°) |
10 (0.167°) |
허용속도범위
(출력축 회전수) |
FULL STEP시 |
0 ~ 15000Hz
(0 ~ 500rpm) |
0 ~ 15000Hz
(0 ~ 250rpm) |
0 ~ 15000Hz
(0 ~ 180rpm) |
0 ~ 15000Hz
(0 ~ 90rpm) |
0 ~ 15000Hz
(0 ~ 60rpm) |
| HALF STEP시 |
0 ~ 30000Hz
(0 ~ 500rpm) |
0 ~ 30000Hz
(0 ~ 250rpm) |
0 ~ 30000Hz
(0 ~ 180rpm) |
0 ~ 30000Hz
(0 ~ 90rpm) |
0 ~ 30000Hz
(0 ~ 60rpm) |
| 절연등급 |
B종 (130℃)
[UL/CSA는 A종 (105℃)으로 인정받았습니다.] |
| 전원입력 |
단상 200V
- 230V +10% 50/60 Hz 3.5A
-15% |
| 출력전류
A/相 |
1.4 |
여자방식
(내장 스위치로 선택) |
FULL STEP시 |
0.2°/ STEP |
0.1°/ STEP |
0.072°/ STEP |
0.036°/ STEP |
0.024°/ STEP |
| HALF STEP시 |
0.1°/ STEP |
0.05°/ STEP |
0.036°/ STEP |
0.018°/ STEP |
0.012°/ STEP |
입
력
신
호 |
입력형식 |
PHOTOCOUPLER 입력, 입력저항 220Ω, 입력전류 20mA 이하
신호전압 H : +4 ~ +5V, L : 0 ~ +0.5V |
| CW PULSE신호(PULSE 신호) |
CW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 동작명령PULSE 신호)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| CCW PULSE신호(회전방향 신호) |
CCW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 회전방향신호 H :
CCW, L : CW)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| 출력전류 OFF 신호 |
"L" LEVEL일 때, MOTOR에의 출력전류를 OFF로 하여, MOTOR SHAFT를
외력으로 돌릴 수 있습니다.
"H" LEVEL일 때,「RUN」스위치로 설정한 운전전류를 MOTOR에 공급합니다. |
출
력
신
호 |
출력형식 |
PHOTOCOUPLER · OPEN COLLECTOR출력 (EMITTER COMMON)
외부사용조건 DC 24V 이하, 10mA 이하 |
| 여자 타이밍신호 |
여자 시퀀스가 STEP 「0」일 때, 신호를 출력합니다. (PHOTOCOUPLER :
ON)
FULL STEP 시 : 10PULSE에 1회 출력, HALF STEP시
: 20PULSE에 1회 출력 |
| OVER HEAT 신호 |
드라이버 내부 온도가 약 80℃ 이상으로 상승했을 때 출력합니다. (PHOTOCOUPLER
: ON)
자동 CURRENT OFF기능에 의해 MOTOR를 정지 시킵니다. |
| 기 능 |
자동 CURRENT DOWN, 자동 CURRENT OFF, STEP각 전환, PULSE
입력방식 전환 |
| 표 시 (LED) |
전원입력, 여자 TIMING 신호출력, OVERHEAT 신호출력 |
| 냉각방식 (DRIVER) |
자연공기
냉각방식 |
| 무 게 |
MOTOR
kg |
0.95 |
| DRIVER
kg |
0.95 |
| 절연저항 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이를 DC500V MEGA로 측정한 값이
100㏁ 이상입니다. |
| DRIVER |
상온상습에서
다음 장소를 DC500V MEGA로 측정한 값이 100㏁ 이상입니다.
전원입력단자 - 보호접지단자
MOTOR출력단자 - 보호접지단자
신호입출력단자 - MOTOR출력단자
신호입출력단자 - 전원입력단자
|
| 절연내압 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이에 50Hz, 1.5kV를 1분동안 인가해도
이상이 없습니다. |
| DRIVER |
상온상습에서
다음과 같이 1분동안 인가해도 이상이 없습니다.
전원입력단자 - 보호접지단자 AC 1.8kV 50Hz
MOTOR출력단자 - 보호접지단자 AC 1.8kV 50Hz
신호입출력단자 - MOTOR출력단자 AC 3.2kV 50Hz
신호입출력단자 - 전원입력단자 AC 3.2kV 50Hz
|
| 사용주위온도 |
MOTOR |
- 10℃
~ + 50℃ |
| DRIVER |
0℃ ~
+ 50℃ |
- 여자최대 정지 TORQUE란 MOTOR에 정격전류를 흐르게 했을 때의 정지시
유지TORQUE를 기준으로 기어부의 허용강도를 고려한 값을 말하며 MOTOR의
TORQUE성능을 비교하는 기준으로 사용됩니다. UNIT로 사용했을 때에는 DRIVER의
기능에 따라 약 50% 감소할 수 있습니다.
- 전원입력의 전류값은 DRIVER 최대입력 전류값입니다.(PULSE속도에 따라
다릅니다.)
- 허용 TORQUE는 GEAR부의 기계적 강도의 한계값을 나타냅니다. 가속
TORQUE, 부하변동분도 포함하여 이 허용 TORQUE 이하에서 사용하십시오.
- 허용 OVERHUNG하중은 GEAR 출력축의 앞단에서 10mm앞의 위치에서
측정한 값입니다.
- MOTOR 회전 방향과 GEAR 출력축의 회전 방향은 감속비 1:3.6,
1:7.2, 1:10 TYPE은 같은 방향이고, 감속비 1:20, 1:30 TYPE은
반대 방향입니다.
|
단상 200V -
230V 입력(취부크기 90mm)
| |
품 명 |
편축 SHAFT |
UPK596AJW-T3.6 |
UPK596AJW-T7.2 |
UPK596AJW-T10 |
UPK596AJW-T20 |
UPK596AJW-T30 |
| 양축 SHAFT |
UPK596BJW-T3.6 |
UPK596BJW-T7.2 |
UPK596BJW-T10 |
UPK596BJW-T20 |
UPK596BJW-T30 |
| 勵磁최대정지토크
kgcm (N·m) |
45 (4.5) |
90 (9) |
90 (9) |
120 (12) |
120 (12) |
| 로터관성모멘트
g㎠ (kg·㎡) |
1400
[1400 ×10-7] |
| 정격전류
A/相 |
1.4 |
| 기본STEP각 |
0.2° |
0.1° |
0.072° |
0.036° |
0.024° |
| 감속비 |
1 : 3.6 |
1 : 7.2 |
1 : 10 |
1 : 20 |
1 : 30 |
| 허용TORQUE
kgcm (N·m) |
45 (4.5) |
90 (9) |
90 (9) |
120 (12) |
120 (12) |
| 허용THRUST하중
kg (N) |
10 (100) |
| 허용OVERHUNG하중
kg (N) |
30 (300) |
| BACKLASH
분 |
25 (0.417°) |
15 (0.25°) |
15 (0.25°) |
10 (0.167°) |
10 (0.167°) |
허용속도범위
(출력축 회전수) |
FULL STEP시 |
0 ~ 15000Hz
(0 ~ 500rpm) |
0 ~ 15000Hz
(0 ~ 250rpm) |
0 ~ 15000Hz
(0 ~ 180rpm) |
0 ~ 15000Hz
(0 ~ 90rpm) |
0 ~ 15000Hz
(0 ~ 60rpm) |
| HALF STEP시 |
0 ~ 30000Hz
(0 ~ 500rpm) |
0 ~ 30000Hz
(0 ~ 250rpm) |
0 ~ 30000Hz
(0 ~ 180rpm) |
0 ~ 30000Hz
(0 ~ 90rpm) |
0 ~ 30000Hz
(0 ~ 60rpm) |
| 절연등급 |
B종 (130℃)
[UL/CSA는 A종 (105℃)으로 인정받았습니다.] |
| 전원입력 |
단상 200V
- 230V +10% 50/60 Hz 3.5A
-15% |
| 출력전류
A/相 |
1.4 |
여자방식
(내장 스위치로 선택) |
FULL STEP시 |
0.2°/ STEP |
0.1°/ STEP |
0.072°/ STEP |
0.036°/ STEP |
0.024°/ STEP |
| HALF STEP시 |
0.1°/ STEP |
0.05°/ STEP |
0.036°/ STEP |
0.018°/ STEP |
0.012°/ STEP |
입
력
신
호 |
입력형식 |
PHOTOCOUPLER 입력, 입력저항 220Ω, 입력전류 20mA 이하
신호전압 H : +4 ~ +5V, L : 0 ~ +0.5V |
| CW PULSE신호(PULSE 신호) |
CW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 동작명령PULSE 신호)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| CCW PULSE신호(회전방향 신호) |
CCW방향 동작명령 PULSE신호 (1PULSE 입력방식일 때에는 회전방향신호 H :
CCW, L : CW)
PULSE폭 5㎲ 이상, 상승·하강시간 2㎲ 이하
PULSE의 상승으로 동작합니다. (부논리 PULSE 입력) |
| 출력전류 OFF 신호 |
"L" LEVEL일 때, MOTOR에의 출력전류를 OFF로 하여, MOTOR SHAFT를
외력으로 돌릴 수 있습니다.
"H" LEVEL일 때,「RUN」스위치로 설정한 운전전류를 MOTOR에 공급합니다. |
출
력
신
호 |
출력형식 |
PHOTOCOUPLER · OPEN COLLECTOR출력 (EMITTER COMMON)
외부사용조건 DC 24V 이하, 10mA 이하 |
| 여자 타이밍신호 |
여자 시퀀스가 STEP 「0」일 때, 신호를 출력합니다. (PHOTOCOUPLER :
ON)
FULL STEP 시 : 10PULSE에 1회 출력, HALF STEP시
: 20PULSE에 1회 출력 |
| OVER HEAT 신호 |
드라이버 내부 온도가 약 80℃ 이상으로 상승했을 때 출력합니다. (PHOTOCOUPLER
: ON)
자동 CURRENT OFF기능에 의해 MOTOR를 정지 시킵니다. |
| 기 능 |
자동 CURRENT DOWN, 자동 CURRENT OFF, STEP각 전환, PULSE
입력방식 전환 |
| 표 시 (LED) |
전원입력, 여자 TIMING 신호출력, OVERHEAT 신호출력 |
| 냉각방식 (DRIVER) |
자연공기
냉각방식 |
| 무 게 |
MOTOR
kg |
2.85 |
| DRIVER
kg |
0.95 |
| 절연저항 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이를 DC500V MEGA로 측정한 값이
100㏁ 이상입니다. |
| DRIVER |
상온상습에서
다음 장소를 DC500V MEGA로 측정한 값이 100㏁ 이상입니다.
전원입력단자 - 보호접지단자
MOTOR출력단자 - 보호접지단자
신호입출력단자 - MOTOR출력단자
신호입출력단자 - 전원입력단자
|
| 절연내압 |
MOTOR |
상온상습에서 MOTOR COIL · CASE 사이에 50Hz, 1.5kV를 1분동안 인가해도
이상이 없습니다. |
| DRIVER |
상온상습에서
다음과 같이 1분동안 인가해도 이상이 없습니다.
전원입력단자 - 보호접지단자 AC 1.8kV 50Hz
MOTOR출력단자 - 보호접지단자 &AC 1.8kV 50Hz
신호입출력단자 - MOTOR출력단자 AC 3.2kV 50Hz
신호입출력단자 - 전원입력단자 AC 3.2kV 50Hz
|
| 사용주위온도 |
MOTOR |
- 10℃
~ + 50℃ |
| DRIVER |
0℃ ~
+ 50℃ |
- 여자최대 정지 TORQUE란 MOTOR에 정격전류를 흐르게 했을 때의 정지시
유지TORQUE를 기준으로 기어부의 허용강도를 고려한 값을 말하며 MOTOR의
TORQUE성능을 비교하는 기준으로 사용됩니다. UNIT로 사용했을 때에는 DRIVER의
기능에 따라 약 50% 감소할 수 있습니다.
- 전원입력의 전류값은 DRIVER 최대입력 전류값입니다.(PULSE속도에 따라
다릅니다.)
- 허용 TORQUE는 GEAR부의 기계적 강도의 한계값을 나타냅니다. 가속
TORQUE, 부하변동분도 포함하여 이 허용 TORQUE 이하에서 사용하십시오.
- 허용 OVERHUNG하중은 GEAR 출력축의 앞단에서 10mm앞의 위치에서
측정한 값입니다.
- MOTOR 회전 방향과 GEAR 출력축의 회전 방향은 감속비 1:3.6,
1:7.2, 1:10 TYPE은 같은 방향이고, 감속비 1:20, 1:30 TYPE은
반대 방향입니다.
|
|
|
|
|
