| * ORIENTAL
MOTOR / VEXTA STEP / UFK·W 시리즈 |
특징┃품명보는
법┃사양표 |
| PL GEARED TYPE |
 |
고정도 위치결정 (BACKLASHLESS)
유성치차 기구를 채용, BACKLASH를 줄이기 위해 필요하던 복잡한
조정기구를 없앴으며, BACKLASHLESS와 함께 소형화도 실현하고
있습니다. BACKLASH는 MOTOR 취부 치수 60mm가 20분
(0.33˚), 90mm가 15분 (0.25˚)입니다.
고허용 TORQUE
유성치차 기구는 여러개의 유성치차로 TORQUE를 분산하여 전달하므로
크기에 비해 큰 허용 TORQUE를 얻을 수 있습니다.
6종류의 감속비
PL GEARED TYPE은 6종류의 감속비가 있습니다. 1:5,
1:7.2, 1:10, 1:25, 1:36, 1:50 의 작은 감속비에
충실함은 물론 HARMONIC GEARED TYPE과 같은 큰 감속비도
COVER하고 있습니다. 또한, 1:7.2의 감속비의 경우에는 FULL
STEP 운전시 0.1˚의 정수배 STEP각을 얻을 수 있습니다.
|
|
|

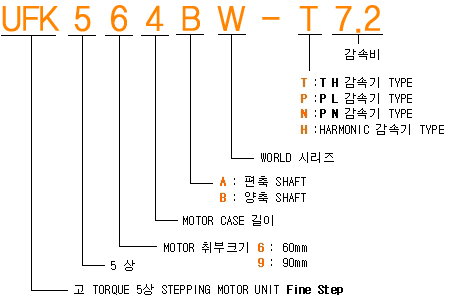

품명보는 법
사양표
|
품명
|
여자최대
정지
TORQUE
kgcm
N·m
|
ROTOR
관성
모멘트 J
kgm²
gcm²
|
정격
전류
A/相
|
기본
STEP각
[˚]
|
감속비
|
허용
TORQUE
kgcm
N·m
|
BACKLASH
min
|
허용
속도
범위
rpm
|
전원입력
|
여자
방식
|
|
편축SHAFT
|
양축SHAFT
|
|
UFK566AW-P5
|
UFK566BW-P5
|
35
3.5
|
280×10-7
280
|
1.4
|
0.144
|
1:5
|
35
3.5
|
20
(0.33˚)
|
0~360
|
단상
100-115V
±15%
50/60Hz
5A
|
Micro
Step
|
|
UFK566AW-P7.2
|
UFK566BW-P7.2
|
40
4
|
0.1
|
1:7.2
|
40
4
|
0~250
|
|
UFK566AW-P10
|
UFK566BW-P10
|
50
5
|
0.072
|
1:10
|
50
5
|
0~180
|
|
UFK564AW-P25
|
UFK564BW-P25
|
80
8
|
175×10-7
175
|
0.0288
|
1:25
|
80
8
|
0~72
|
|
UFK564AW-P36
|
UFK564BW-P36
|
0.02
|
1:36
|
0~50
|
|
UFK564AW-P50
|
UFK564BW-P50
|
0.0144
|
1:50
|
0~36
|
|
UFK599AW-P5
|
UFK599BW-P5
|
140
14
|
2700×10-7
2700
|
0.144
|
1:5
|
140
14
|
15
(0.25˚)
|
0~360
|
|
UFK599AW-P7.2
|
UFK599BW-P7.2
|
200
20
|
0.1
|
1:7.2
|
200
20
|
0~250
|
|
UFK599AW-P10
|
UFK599BW-P10
|
0.072
|
1:10
|
0~180
|
|
UFK596AW-P25
|
UFK596BW-P25
|
370
37
|
1400×10-7
1400
|
0.0288
|
1:25
|
370
37
|
0~72
|
|
UFK596AW-P36
|
UFK596BW-P36
|
0.02
|
1:36
|
0~50
|
|
UFK596AW-P50
|
UFK596BW-P50
|
0.0144
|
1:50
|
0~36
|
- 여자최대 정지 TORQUE란 MOTOR에 정격전류를 흐르게 했을 때의 정지시
유지TORQUE를 기준으로 기어부의 허용강도를 고려한 값을 말하며 MOTOR의
TORQUE성능을 비교하는 기준으로 사용됩니다.
UNIT로 사용했을 때에는 DRIVER의 기능에 따라 약 50% 감소할 수 있습니다.
- 전원입력의 전류값은 DRIVER 최대입력 전류값입니다.(PULSE속도에 따라
다릅니다.)
- 허용TORQUE는 GEAR부의 기계적강도의 한계값을 나타냅니다. 가속TORQUE,
부하변동분도 포함하여 이 허용TORQUE 이하에서 사용하십시오.
- MOTOR 회전 방향과 GEAR 출력축의 회전 방향은 감속비 1:3.6, 1:7.2,
1:10 TYPE은 같은 방향이고, 감속비 1:20, 1:30 TYPE은 반대
방향 입니다.
|
|
|
|
|
