| CLUTCH BRAKE MOTOR |
 |
정밀소형모터에 클러치 브레이크를 내장하고 기어해드와
조합하여 사용합니다.
Features
- 고빈도 운전에 최적
고빈도, 고응답의 CLUTCH BRAKE에 의해 고빈도의 운전, 정지가
가능합니다.
- COMPACT해서 취급이 간단
|
- COMPACT설계로 취급이 간단하며, 취부공간이 작아 기계의 구동부를
간결하게 통합할 수 있습니다.
- 고신뢰성 GEARHEAD 채용
- CB MOTOR 전용CEARHEAD GC TYPE, GCH TYPE은
내충격성을 중시해서 강도를 중가시켜 전용화 및 신뢰성을 향상 시켰습니다.
- 종류가 풍부
- INDUCTION MOTOR에는 LEAD선 TYPE, 단자 BOX
부착사양도 단상 100V, 200V, 삼상 200V로 종류가 다양합니다.
|
|

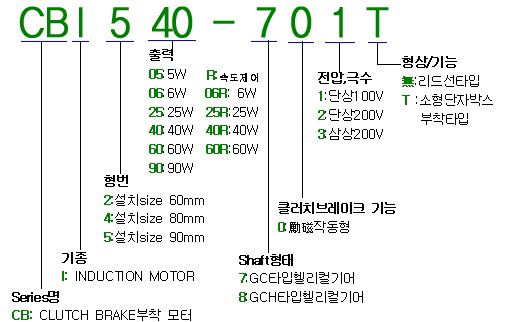

품명보는 법
사양표
| 출력 |
MOTOR품명 |
전압 |
주파수 |
전류 |
정격회전수 |
CONDENSER |
| W |
LEAD선 타입 |
소형단자박스부착타입 |
V |
Hz |
A |
rpm |
용량(㎌) |
정격전압VAC |
|
5
|
-
|
CBI205-701T |
단상100 |
50 |
0.25 |
1200 |
2.5 |
|
| 60 |
0.25 |
1500 |
2.5 |
|
|
6 |
CBI206-701 |
- |
단상100 |
50 |
0.25 |
1200 |
2.5 |
250 |
| 60 |
0.25 |
1450 |
2.5 |
250 |
| - |
- |
단상200 |
- |
- |
- |
- |
- |
|
- |
- |
삼상 |
- |
- |
- |
- |
- |
|
25
|
CBI425-701 |
CBI425-701T |
단상100 |
50 |
0.65 |
1250 |
6.0 |
200 |
| 60 |
0.60 |
1550 |
6.0 |
200 |
|
25
|
CBI425-702 |
- |
단상200 |
50 |
0.3 |
1250 |
1.5 |
400 |
|
23
|
60 |
0.3 |
1500 |
1.5 |
400 |
|
25
|
CBI425-703 |
CBI425-703T |
삼상200 |
50 |
0.25 |
1300 |
- |
- |
| 삼상200 |
60 |
0.25 |
1550 |
- |
- |
| 삼상220 |
60 |
0.25 |
1600 |
- |
- |
| 40 |
CBI540-701 |
CBI540-701T |
단상100 |
50 |
0.8 |
1300 |
10.0 |
200 |
| 60 |
0.8 |
1550 |
10.0 |
200 |
|
CBI540-702 |
- |
단상200 |
50 |
0.4 |
1300 |
2.5 |
400 |
| 60 |
0.4 |
1550 |
2.5 |
400 |
|
CBI540-703 |
CBI540-703T |
삼상200 |
50 |
0.4 |
1300 |
- |
- |
| 삼상200 |
60 |
0.4 |
1550 |
- |
- |
| 삼상220 |
60 |
0.4 |
1600 |
- |
- |
| 60 |
CBI560-801 |
CBI560-801T |
단상100 |
50 |
1.4 |
1300 |
15.0 |
200 |
| 60 |
1.4 |
1550 |
15.0 |
200 |
|
CBI560-802 |
- |
단상200 |
50 |
0.7 |
1300 |
4.0 |
400 |
| 60 |
0.7 |
1550 |
4.0 |
400 |
|
CBI560-803 |
CBI560-803T |
삼상200 |
50 |
0.6 |
1300 |
- |
- |
| 삼상200 |
60 |
0.6 |
1550 |
- |
- |
| 삼상220 |
60 |
0.6 |
1600 |
- |
- |
| 90 |
CBI590-801 |
CBI590-801T |
단상100 |
50 |
2.0 |
1300 |
25.0 |
200 |
| 60 |
2.0 |
1550 |
25.0 |
200 |
|
CBI590-802 |
- |
단상200 |
50 |
1.0 |
1300 |
6.0 |
400 |
| 60 |
1.0 |
1550 |
6.0 |
400 |
|
CBI590-803 |
CBI590-803T |
삼상200 |
50 |
0.8 |
1300 |
- |
- |
| 삼상200 |
60 |
0.8 |
1550 |
- |
- |
| 삼상220 |
60 |
0.8 |
1600 |
- |
- |
일반사양
MOTOR부 일반사양
| 항목 |
사양 |
|
절 연 저
항
|
MOTOR의 COIL, CASE간을 DC 500V메가로 측정한 수치가
100㏁ 이상입니다.
|
|
절 연 내
압
|
COIL, CASE 사이에 50Hz 1.5KV를 1분간 인가하여도 이상이
없습니다.
|
|
온 도 상
승
|
MOTOR를 무부하 연속운전후에 온도계법으로 측정한 수치가 60℃이하(FAN부착은
45℃이하)
|
|
절 연 등
급
|
E종(120℃)
|
|
사 용 온 도 범 위
|
-10℃~+50℃
|
|
사 용 습 도 범 위
|
85%이하(結露 없는 곳)
|
클러치 BRAKE 부의 사양
| 취부각SIZE |
CLUTCH/BRAKE |
정마찰 TORQUE
|
정격전압 (DC-V)
|
용량(W/75℃일때)
|
동작빈도 (회/min)
|
|
N.m
|
kgcm
|
|
60mm
|
CLUTCH 부
|
0.3
|
3
|
24
|
4
|
100
|
|
BRAKE 부
|
0.3
|
3
|
24
|
1.5
|
|
80mm
|
CLUTCH 부
|
1.0
|
10
|
24
|
7
|
100
|
|
BRAKE 부
|
1.0
|
10
|
24
|
5
|
|
90mm
|
CLUTCH 부
|
1.5
|
15
|
24
|
7
|
100
|
|
BRAKE 부
|
1.5
|
15
|
24
|
5
|
절연저항
: 클러치 BRAKE의 LEAD선과 CASE사이를 DC500V메가로 측정한 수치가 100㏁이상입니다.
절연내압 : 클러치 BRAKE의 LEAD선과
CASE사이를 50Hz, 1KV를 1분간 인가하여도 이상 없습니다. |
|
|
|
|
