* ORIENTAL MOTOR / ORIENTAL MOTOR 특징┃품명보는 법┃사양표┃일반사양

電磁 BRAKE MOTOR

출력 6W ~ 90W의 REVERSUBLE MOTOR, 출력 25W ~ 90W의 INDUCTION MOTOR에 無勵磁작동형 電磁BRAKE를 직결하였습니다.
부하를 유지하는 용도에 적합합니다. 交流無勵磁작동형 電磁BRAKE를 직결.유지력은 0.3kgcm ~ 5kgcm입니다.
전원 OFF와 동시에 MOTOR는 정지하고 부하를 유지합니다.전원 OFF일 때 유지력이 작동하는 TYPE이므로 긴급시의 안전 BRAKE에 적합합니다.

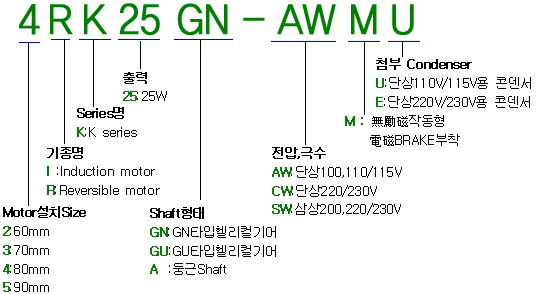

품명보는 법




사양표
* 단상은 Reversible(30분정격), 삼상은 Induction(연속정격)모터입니다.
출력 MOTOR품명 전압 주파수 전류 기동TORQUE 정격TORQUE 정격회전수 CONDENSER
W 齒切SHARFT 丸SHARFT V Hz A gcm mN ·m gcm mN ·m rpm 용량(㎌)
6 2RK6GN-AWMU 2RK6A-AWMU 단상110 60 0.25 450 45 410 41 1450 3.5
단상115 60 0.26 450 45 410 41 1450 3.5
2RK6GN-CWME 2RK6A-CWME 단상220 60 0.11 450 45 410 41 1450 0.8
단상230 50 0.12 500 50 490 49 1200 0.8
단상230 60 0.12 450 45 410 41 1450 0.8
- - 삼상     - - - - - - - -
15 3RK15GN-AWMU 3RK15A-AWMU 단상110 60 0.42 1000 100 1050 105 1450 6
단상115 60 0.41 1000 100 1050 105 1450 6
- - 단상220/230 - - - - - - - -
- - 삼상     - - - - - - - -
25 4RK25GN-AWMU 4RK25A-AWMU 단상110 60 0.54 1400 140 1700 170 1450 6
단상115 60 0.54 1400 140 1700 170 1450 6
4RK25GN-CWME 4RK25A-CWME 단상220 60 0.28 1400 140 410 41 1450 0.8
단상230 50 0.12 500 50 490 49 1200 0.8
단상230 60 0.12 450 45 410 41 1450 0.8
4IK25GN-SWM 4IK25A-SWM 삼상200 50 0.23 2400 240 1900 190 1300 -
삼상200 60 0.21 1600 160 1600 160 1550 -
삼상220 60 0.21 1600 160 1600 160 1600 -
삼상230 60 0.22 1600 160 1600 160 1600 -
40 5RK40GN-AWMU 5RK40A-AWMU 단상110 60 0.81 2600 260 2700 270 1450 12
단상115 60 0.81 2600 260 2700 270 1450 12
5RK40GN-CWME 5RK40A-CWME 단상220 60 0.46 2600 260 2600 260 1500 3.5
단상230 50 0.40 2700 270 3150 315 1250 3.5
단상230 60 0.46 2600 260 2600 260 1500 3.5
5IK40GN-SWM 5IK40A-SWM 삼상200 50 0.32 4000 400 3000 300 1300 -
삼상200 60 0.30 2600 260 2600 260 1550 -
삼상220 60 0.30 2600 260 2600 260 1600 -
삼상230 60 0.31 2600 260 2600 260 1600 -
60 5RK60GN-AWMU 5RK60A-AWMU 단상110 60 1.24 3800 380 4050 405 1450 20
단상115 60 1.24 3800 380 4050 405 1450 20
5RK60GN-CWME 5RK60A-CWME 단상220 60 0.67 3800 380 4050 405 1450 5
단상230 50 0.61 4700 470 4900 490 1200 5
단상230 60 0.67 3800 380 4050 405 1450 5
5IK60GN--SWM 5IK60A-SWM 삼상200 50 0.50 6000 600 4500 450 1300 -
삼상200 60 0.43 5000 500 3800 380 1550 -
삼상220 60 0.45 5000 500 3800 380 1600 -
삼상230 60 0.46 5000 500 3800 380 1600 -
90 5RK90GN-AWMU 5RK90A-AWMU 단상110 60 1.81 5900 590 5850 585 1500 30
단상115 60 1.81 5900 590 5850 585 1500 30
5RK90GN-CWME 5RK90A-CWME 단상220 60 0.96 5900 590 6050 605 1450 7
단상230 50 0.82 6000 600 7300 730 1200 7
단상230 60 0.96 5900 590 6050 605 1450 7
5IK90GN--SWM 5IK90A-SWM 삼상200 50 0.64 8500 850 6800 680 1300 -
삼상200 60 0.59 7000 700 5700 570 1550 -
삼상220 60 0.60 7000 700 5700 570 1600 -
삼상230 60 0.61 7000 700 5700 570 1600 -



일반사양
MOTOR부 일반사양 (상온, 상습에서 MOTOR 정격운전 후)
항    목 사   양

절   연    저   항

 MOTOR의 COIL, CASE간을 DC 500V메가로 측정한 수치가 100㏁ 이상입니다.

절   연    내   압

 COIL, CASE 사이에 50Hz 1.5KV를 1분간 인가하여도 이상이 없습니다.

온   도    상   승

 GEARHEAD 또는 그와 같은 방열판을 MOTOR에 장착하여 정격 운전후 권선부를 저항법으로 측정한 값이 80℃

절   연     등   급

 B종(130℃)

과 열 보 호 장 치

 2RK TYPE은 IMPEDANCE PROTECT
그 외의 MOTOR는 THERMAL PROTECTOR내장(자동복귀형) 개방 - 130℃±5℃, 복귀 - 82℃±15℃

사 용 온 도 범 위

 -10℃~+50℃

사 용 습 도 범 위

 85%이하(結露 없는 곳)
電磁BRAKE사양
MOTOR품명 전압 주파수 전류 정마찰TORQUE 입력
齒切SHARFT 丸SHARFT V Hz A gcm mN ·m W
2RK6GN-AWMU 2RK6A-AWMU 단상110 60 0.03 300 30 3
단상115 60 0.03 300 30 3
2RK6GN-CWME 2RK6A-CWME 단상220 60 0.02 300 30 3
단상230 50 0.02 300 30 3
단상230 60 0.02 300 30 3
3RK15GN-AWMU 3RK15A-AWMU 단상110 60 0.06 800 80 4
단상115 60 0.06 800 80 4
4RK25GN-AWMU 4RK25A-AWMU 단상110 60 0.08 1000 100 5
단상115 60 0.08 1000 100 6
4RK25GN-CWME 4RK25A-CWME 단상220 60 0.04 1000 100 6
단상230 50 0.05 1000 100 7
단상230 60 0.05 1000 100 6
4IK25GN-SWM 4IK25A-SWM 삼상200 50 0.04 1000 100 5
삼상200 60 0.04 1000 100 5
삼상220 60 0.04 1000 100 6
삼상230 60 0.05 1000 100 6
5RK40GN-AWMU 5RK40A-AWMU 단상110 60 0.08 2000 200 6
단상115 60 0.09 2000 200 7
5RK40GN-CWME 5RK40A-CWME 단상220 60 0.04 2000 200 6
단상230 50 0.04 2000 200 6
단상230 60 0.04 2000 200 6
5IK40GN-SWM 5IK40A-SWM 삼상200 50 0.04 2000 200 5
삼상200 60 0.04 2000 200 5
삼상220 60 0.04 2000 200 6
삼상230 60 0.04 2000 200 6
5RK60GN-AWMU 5RK60A-AWMU 단상110 60 0.12 5000 500 9
단상115 60 0.12 5000 500 9
5RK60GN-CWME 5RK60A-CWME 단상220 60 0.06 5000 500 8
단상230 50 0.06 5000 500 9
단상230 60 0.06 5000 500 9
5IK60GN--SWM 5IK60A-SWM 삼상200 50 0.05 5000 500 7
삼상200 60 0.05 5000 500 7
삼상220 60 0.06 5000 500 8
삼상230 60 0.06 5000 500 9
5RK90GN-AWMU 5RK90A-AWMU 단상110 60 0.12 5000 500 9
단상115 60 0.12 5000 500 9
5RK90GN-CWME 5RK90A-CWME 단상220 60 0.06 5000 500 8
단상230 50 0.06 5000 500 9
단상230 60 0.06 5000 500 9
5IK90GN--SWM 5IK90A-SWM 삼상200 50 0.05 5000 500 7
삼상200 60 0.05 5000 500 7
삼상220 60 0.06 5000 500 8
삼상230 60 0.06 5000 500 9
