| BHF series |
 |
Motor와 Gear가 미리 부착되어 있는 Combi type입니다.
Features
- 우수한 속도 안정성
- 독자적인 제어기술을 적용하여 다음과 같은 속도 안정성이 있습니다.
대부하 속도 변동율 : ±3%
저속부터 고속까지 일정 Torque
|
- Hypoid Gear 수용 직교축 Gear Head
- Hypoid Gear 수용으로 고전달율을 이루었으며, 직교축 Gear
Head의 출력축이 Center Shaft 구조로 되어있기 때문에 상하좌우의
호환성이 있습니다.
- 최대 허용 Torque 70N·m
- 설치 size 120mm의 평행축 Combi type은 Compact하면서
최대 Torque 70N·m (700kgfcm) 을 실현하였습니다.
- 감아내림 운전 가능 (電磁 Brake 부착 Speed Control
Motor Unit)
- 電磁 Brake 부착 Speed Control Motor Unit을
사용하는 경우에는 상하구동시의 속도 제어가 가능합니다.
|
|

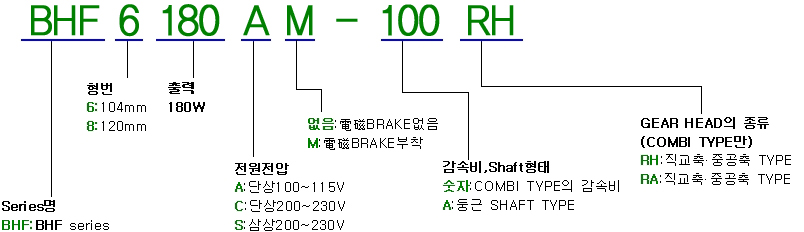

품명보는 법
사양표
| 품명 |
Combi type |
둥근 shaft type |
BHF6180A-□RH
BHF6180A-□RA
BHF6180A-□
BHF8180A-□
BHF6180AM-□RH
BHF6180AM-□RA
BHF6180AM-□
BHF8180AM-□ |
BHF6180C-□RH
BHF6180C-□RA
BHF6180C-□
BHF8180C-□
BHF6180CM-□RH
BHF6180CM-□RA
BHF6180CM-□
BHF8180CM-□ |
BHF6180S-□RH
BHF6180S-□RA
BHF6180S-□
BHF8180S-□
BHF6180SM-□RH
BHF6180SM-□RA
BHF6180SM-□
BHF8180SM-□ |
BHF6180A-A
BHF6180AM-A |
BHF6180C-A
BHF6180CM-A |
BHF6180S-A
BHF6180SM-A |
| 정격 출력 |
180 |
| 전원입력 |
전압 |
단상 100~115V±10% |
단상 200~230V±10% |
삼상 200~230V±10% |
단상 100~115V±10% |
단상 200~230V±10% |
삼상 200~230V±10% |
| 주파수 |
50/60 |
| 최대입력전류 |
6.4 |
4.0 |
2.4 |
6.4 |
4.0 |
2.4 |
| 정격전류 |
5.2 |
3.1 |
2.0 |
5.2 |
3.1 |
2.0 |
| 정격TORQUE |
1.17
11.7 |
| 기동TORQUE |
1.17
11.7 |
| 허용 TORQUE |
100~1500 r/min |
N·m
kgfcm |
1.17
11.7 |
| 1800 r/min |
N·m
kgfcm |
0.98
9.8 |
정격회전속도
r/min |
1500 |
속도제어범위
r/min |
100~1800 |
| 속도변동률 |
대부하 |
±3%이하 |
| 대전압 |
±3%이하 |
| 대온도 |
±3%이하 |
공통사양
Speed Control Motor Unit
| 항목 |
사양 |
Slow Start/
Slow Down |
약 0.1초 ~ 25초 (1000 r/min時) |
| 회전 속도 설정 방법 |
다음중 하나를 선택합니다.
- 내부 속도 설정기 (1개)
- 외부 속도 설정기 (20 ㏀ 1/4W)
- 직류 전압 제어 (DC0V ~ 5V)
|
| 입력신호 |
Photo coupler 입력 방식 입력저항 4.7 ㏀
DC24±10% 0.1A 이상으로 동작
CW/CCW, SPEED SET, FREE 에 공통 |
| 출력신호 |
OPEN COLLECTOR 출력 방식
외부 사용 조건 DC26.4V, 10mA
이하
ALARM OUT |
| 보호 기능 |
다음의 보호기능이 동작한 경우에는 ALARM을 출력하고, MOTOR를 정지시킵니다.
- MOTOR과열보호 : 정격 TORQUE를 초과한 부하변동이나 과부하운전이 연속됨에
따라, MOTOR 전류값이 과열보호를 위한 허용값 (30분간의 평균값)을 초과했을
때, 또는 MOTOR 전류값이 과열보호를 위한 순시최대허용값을 초과하여 5초이상
흘렀을 때.(MOTOR 구속시, 구속 후 30분이 지나지 않으면 보호기능이 작동하지
않는경우가 있으나 MOTOR가 소손되거나 연기가 날 염려는 없습니다.)
- 회로과열보호 : SPEED CONTROL PACK의 내부온도가 약 80℃를
초과했을 때
- 과전압보호 : 큰 관성부하를 구동했을 때와 같이, SPEED CONTROL
PACK 내부 전압이 허용값을 초과했을 경우.
- 감전압보호 : 전원전압의 변동이 사양전압범위를 초과하여 낮아졌을 때. 전원
전압이 정상적으로 인가 되면 자동 복귀됩니다.
- 과전류보호 : 급격한 부하변동으로 MOTOR 전류가 SPEED CONTROL
PACK의 허용값을 초과했을 경우.
|
| MOTOR절연등급 |
E 종 |
| 시간정격 |
연속 |
電磁 BRAKE 부착 SPEED CONTROL MOTOR
UNIT
| 항목 |
사양 |
Slow Start/
Slow Down |
약 0.1초 ~ 25초 (1000 r/min時) |
| 회전 속도 설정 방법 |
다음중 하나를 선택합니다.
- 내부 속도 설정기 (1개)
- 외부 속도 설정기 (20 ㏀ 1/4W)
- 직류 전압 제어 (DC0V ~ 5V)
|
電磁BRAKE정마찰TORQUE
N·m (kgfcm) |
1.17 (11.7) |
| 회생운전 |
최대출력 30W (10분 정격) |
| 입력신호 |
Photo coupler 입력 방식 입력저항 4.7 ㏀
DC24±10% 0.1A 이상으로 동작
CW/CCW, SPEED SET, FREE 에 공통 |
| 출력신호 |
OPEN COLLECTOR 출력 방식
외부 사용 조건 DC26.4V, 10mA
이하
ALARM OUT |
| 보호 기능 |
다음의 보호기능이 동작한 경우에는 ALARM을 출력하고, MOTOR를 정지시키는 동시에,
電磁 BRAKE로 유지합니다.
- MOTOR과열보호 : 정격 TORQUE를 초과한 부하변동이나 과부하운전이 연속됨에
따라, MOTOR 전류값이 과열보호를 위한 허용값 (30분간의 평균값)을 초과했을
때, 또는 MOTOR 전류값이 과열보호를 위한 순시최대허용값을 초과하여 5초이상
흘렀을 때.(MOTOR 구속시, 구속 후 30분이 지나지 않으면 보호기능이 작동하지
않는경우가 있으나 MOTOR가 소손되거나 연기가 날 염려는 없습니다.)
- 회로과열보호 : SPEED CONTROL PACK의 내부온도가 약 80℃를
초과했을 때
- 과전압보호 : 큰 관성부하를 구동했을 때와 같이, SPEED CONTROL
PACK 내부 전압이 허용값을 초과했을 경우.
- 감전압보호 : 전원전압의 변동이 사양전압범위를 초과하여 낮아졌을 때. 전원
전압이 정상적으로 인가 되면 자동 복귀됩니다.
- 과전류보호 : 급격한 부하변동으로 MOTOR 전류가 SPEED CONTROL
PACK의 허용값을 초과했을 경우.
|
| MOTOR절연등급 |
E 종 |
| 시간정격 |
연속 |
일반사양
|
|
MOTOR
|
SPEED CONTROL UNIT
|
| 절연저항 |
상온,상습에서 MOTOR 정격 운전 후, COIL·CASE간을
DC500V MEGA로 측정한 값이 100㏁이상 |
전원입력단자·CASE간을 DC500V MEGA로 측정한
값이 100㏁이상 |
| 절연내압 |
상온,상습에서 MOTOR 정격 운전 후, 케이스·코일
사이에 50㎐, AC 1.5kV를 1분간 인가하여도 이상이 없음. |
전원접속단자·신호입력단자間, 전원접속단자·보호접지단자間,
신호입력단자·보호접지단자間에 50Hz, 1.0kV (200V type은
1.5kV)를 1분간 인가하여도 이상이 없음. |
| 온도상승 |
GEAR HEAD 또는 방열판을 장착하여 정격운전
후에 저항법으로 권선온도 상승을 측정한 값이 55℃ 이하 |
- |
사용환경
(작동시) |
주위온도 |
-10℃ ~ +50℃ (동결하지
않을 것) |
0℃ ~ +50℃ (동결하지
않을 것) |
| 주위습도 |
85%
이하 (이슬이 맺히지 않을 것) |
| 환경 |
부식성
가스, 분진이 없을 것 |
| 보호등급 |
IP40 |
IP10 |
|
|
|
|
