* ORIENTAL MOTOR / ORIENTAL MOTOR

특징┃품명보는 법┃사양표┃일반사양

US SERIES - UNIT TYPE

Features

세계 주요 각국의 전원전압에 대응
- 단상 110V~115V 60Hz, 단상 230V 50Hz, 220V~230V 60Hz
세계의 안전규격에 적합
- UL규격안정품, CSA규격인정품. EN/IEC규격상당품(CE마킹)

CONTROL UNIT에 속도제어회로, MOTOR용 CONDENSER, 속도설정기등 필요한 것이 모두 조합 (CONDENSER는 외부부착 TYPE도 있음)
MOTOR와 CONTROL UNIT를 전용 CONNECTOR로 결합, 부속의 전원 CORD를 단상 110V~115V (220V~230V)에 접속하기만 하면 간단히 MOTOR의 속도 제어가 가능 별매의 중간 CONNECTOR부착 CORD를 사용하면 MOTOR와 CONTRL UNIT부는 최대 4.75m까지만 떨어뜨려 MOTOR의 속도 제어가변속도 범위는 50Hz일 때 90 ~ 1400rpm, 60Hz 일 때 90 ~ 1600rpm으로 광범위하게 변속 가능

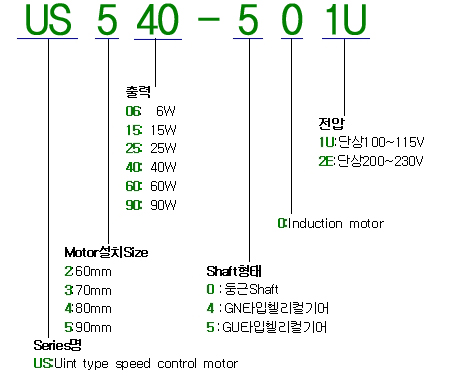

품명보는 법

사양표

출력 W	UNIT품명		전압 V	주파수 ㎐	가변속도범위	허용TORQUE				기동 토크		전류	소비전력
	UNIT품명				가변속도범위	1200rpm		90rpm		기동 토크		전류	소비전력
	치절TYPE	환 TYPE			rpm	gcm	mNm	gcm	mNm	gcm	mNm	A	W
6	US206-401U	US206-001U	단상110 단상115	60	90 ~ 1600	500	50	300	30	350	35	0.24 0.25	25 28
6	US206-402E	US206-002E	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	500	50	290	29	270 290 290	27 29 29	0.13	27 28 28
15	US315-401U	US315-001U	단상100 단상115	60	90 ~ 1600	1250	125	450	45	550	55	0.47 0.50	44
15	US315-402E	US315-002E	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	850 1250 1050	85 125 105	350	35	520 540 550	52 54 55	0.18 0.21 0.22	39 43 47
25	US425-401U	US425-001U	단상110 단상115	60	90 ~ 1600	2000	200	500	50	1050	105	0.74	70 73
25	US425-402E	US425-002E	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	1300 1900 1300	130 190 130	430 470 430	43 47 42	800 870 870	80 87 87	0.31 0.35 0.31	59 62 60
40	US540-401U	US540-001U	단상110 단상115	60	90 ~ 1600	2600	260	700	70	1800	180	1.1	102 105
40	US540-402E	US540-002E	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	2300 3000 2300	230 300 230	630	63	1250 1400 1400	125 140 140	0.55 0.53 0.55	98 90 100
60	US560-501U	US560-001U	단상110 단상115	60	90 ~ 1600	4900	490	2000	200	2850	285	2.0 2.1	178 186
60	US560-502E	US560-002E	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	4500 4900 4500	450 490 450	1600 1400 1600	160 140 160	2100 2400 2400	210 240 240	0.86 0.89 0.88	159 154 165
90	US590-501U	US590-001U	단상110 단상115	60	90 ~ 1600	7300	730	2000	200	4050	405	2.6	230 246
90	US590-502E	US590-002E	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	7300	730	2600 2300 2600	260 230 260	3600 4000 4000	360 400 400	1.2	221 201 227

일반사양
MOTOR부의 일반사양

항목	사양
절연저항	상온상급에서 연속운전 후, MOTOR의 COIL ㆍCASE사이를 DC 500V MEGA롤 측정한 값이 100㏁이상입니다.
절연내압	상온상급에서 연속운전 후, MOTOR의 COIL ㆍCASE사이에 60Hz 1.5kv를 1분동안 인가해도 이상이 없습니다.
온도상승	GEARHEAD 또는 그와 동등한 방열판을 MOTOR에 장착하고, 상온 상급에서 정격운전 후, 권선부를 온도계법으로측정한 값이 75℃이하
절연등급	B종(130℃)
과열보호장치	US206은 IMPEDANCE PROTECT 기타 MOTOR는 THERMAL PROTECTOR내장(자동복귀형)개방130℃±5℃, 복귀 …82℃±15℃
사용온도범위	-10℃~ +50℃(단상230V시 -10℃~ +40℃)
사용습도범위	85%이하(결로없을 것)

CONTROL UNIT부의 일반사양

항목	사양
절연저항	모든 핀 -케이스사이를 DC500V MEGA로 측정한 값이 100㏁이상입니다.
절연내압	모든 핀 -케이스사이에 60Hz, 2.3kV를 1분동안 인가해도 이상이 없습니다.
사용온도범위	0℃~ +40℃
사용습도범위	85%이하(결로없을 것)
