SC SERIES - SEPARATE TYPE SPEED CONTORL MOTOR UNIT

Features

COMPACT한 PLUG IN (11PIN) TYPE, 배선 간단.
기동,정지를 부드럽게 할 수 있는 SLOW START, SLOW DOWN 기능
병렬운전 가능
세계 주요 각국의 전원전압에 대응
- 단상 110V~115V 60Hz, 단상 230V 50Hz, 220V~230V 60Hz
세계의 안전규격에 적합
- UL규격안정품, CSA규격인정품. EN/IEC규격상당품(CE마킹)

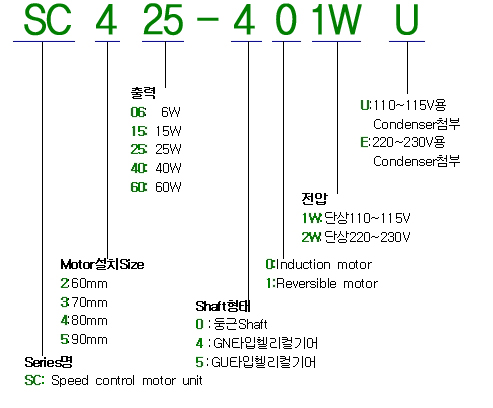

품명보는 법

사양표
INDUCTION MOTOR TYPE 연속정격

출력 W	모터품명		전압 V	주파수 ㎐	가변속도범위	허용TORQUE				기동 토크		전류	소비전력	condenser 용량
	모터품명				가변속도범위	1200rpm		90rpm		기동 토크		전류	소비전력
	치절TYPE	환 TYPE			rpm	gcm	mNm	gcm	mNm	gcm	mNm	A	W
6	SC206-401WU	SC206-001WU	단상110 단상115	60	90 ~ 1600	400	40	250	25	350	35	0.22	21 23	2.5
6	SC206-402WE	SC206-002WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	500 450 550	60 50 60	300 300 300	30 30 30	300 350 350	30 35 35	0.14	29 30 30	0.6
15	SC315-401WU	SC315-001WE	단상100 단상115	60	90 ~ 1600	900	90	300	30	550 650	55 65	0.40 0.41	39 42	4.5
15	SC315-402WE	SC315-002WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	1100 1200 1200	110 120 120	300 340 340	30 34 34	580 650 650	58 65 65	0.23	44 44 47	1
25	SC425-401WU	SC425-001WU	단상110 단상115	60	90 ~ 1600	1500	150	500	50	900 1000	90 100	0.56 0.55	55 56	6.5
25	SC425-402WE	SC425-002WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	1900	190	400 430 430	40 43 43	1000 1100 1100	100 110 110	0.35 0.34 0.35	65 61 65	1.5
40	SC540-401WU	SC540-001WU	단상110 단상115	60	90 ~ 1600	1800	180	550	55	1600 1700	160 170	0.83 0.87	88 90	9.0
40	SC540-402WE	SC540-002WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	2300 3000 2400	230 300 240	600 650 650	60 65 65	1800 2000 2000	180 200 200	0.55 0.55 0.56	97 92 98	2.3
60	SC560-501WU	SC560-001WU	단상110 단상115	60	90 ~ 1600	3900	390	950	95	3300 3500	330 350	1.60	160	18.0
60	SC560-502WE	SC560-002WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	4700 5600 5600	470 560 560	1800 1900 1900	180 190 190	3200 3500 3500	320 350 350	0.92 0.98 0.93	180 186 186	4

REVERSIBLE MOTOR TYPE 30분정격

출력 W	모터품명		전압 V	주파수 ㎐	가변속도범위	허용TORQUE				기동 토크		전류	소비전력	condenser 용량
	모터품명				가변속도범위	1200rpm		90rpm		기동 토크		전류	소비전력
	치절TYPE	환 TYPE			rpm	gcm	mNm	gcm	mNm	gcm	mNm	A	W
6	SC206-411WU	SC206-011WU	단상110 단상115	60	90 ~ 1600	400	40	300	30	400 450	40 45	0.28 0.29	28 30	3.5
6	SC206-412WE	SC206-012WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	650	65	430 550 450	43 55 45	380 450 430	38 45 43	0.16	30 33 33	0.8
15	SC315-411WU	SC315-011WE	단상100 단상115	60	90 ~ 1600	1100	110	450	45	750 850	75 85	0.50 0.51	49 52	6.0
15	SC315-412WE	SC315-012WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	1400	140	700	70	900 1000 1000	90 100 100	0.29 0.3 0.29	53 63 63	1.5
25	SC425-411WU	SC425-011WU	단상110 단상115	60	90 ~ 1600	1700	170	700	70	1000 1100	100 110	0.68 0.69	66 70	8.0
25	SC425-412WE	SC425-012WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	1900	190	950	95	1300 1500 1400	130 150 140	0.44	84 82 86	2
40	SC540-411WU	SC540-011WU	단상110 단상115	60	90 ~ 1600	2600	260	700	70	2000 2100	200 210	0.95 0.99	91 99	12
40	SC540-412WE	SC540-012WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	3000	300	1400 1300 1400	140 130 140	2600 3000 2900	260 300 290	0.73 0.71 0.73	129 120 129	3.5
60	SC560-511WU	SC560-011WU	단상110 단상115	60	90 ~ 1600	4000	400	1200	120	3200 3600	320 360	1.70	160 170	20
60	SC560-512WE	SC560-012WE	단상220 단상230 단상230	60 50 60	90 ~ 1600 90 ~ 1400 90 ~ 1600	5600	560	2300 2200 2300	230 220 230	3600 4100 4000	360 410 400	1.1	215 205 218	5

일반사양
MOTOR부의 일반사양 (상온,상습에서 MOTOR 정격 운전 후)

항목	사양
절연저항	MOTOR의 COIL ㆍCASE사이를 DC 500V MEGA롤 측정한 값이 100㏁이상입니다.
절연내압	COIL ㆍCASE사이에 60Hz 1.5kv를 1분동안 인가해도 이상이 없습니다.
온도상승	MOTOR를 정격운전 후 저항법으로 권선온도상승을 측정한 값이 75℃ 이하
절연등급	B종(130℃)
과열보호장치	SC206은 IMPEDANCE PROTECT 기타 MOTOR는 THERMAL PROTECTOR내장(자동복귀형)개방…130℃± 5℃, 복귀…82℃±15℃
사용온도범위	-10℃~ +50℃(단상230V시 -10℃~ +40℃)
사용습도범위	85%이하(결로없을 것)

SPEED CONTROL PACK부의 일반사양

항목	사양
절연저항	전원단자-FG단자사이를 DC500V MEGA로 측정한 값이 100㏁ 이상입니다.
절연내압	전원단자-FG단자사이에 50Hz, 2.3kV(200V TYPE은 60Hz, 3kV)를 1분동안 인가해도 이상이 없습니다.
사용온도범위	0℃~ +40℃
사용습도범위	85%이하(결로없을 것)
