MSS ·W series

Compact한 무접점 Speed Control Pack과 3W ~ 90W의 Speed Control Motor의 Unit 제품입니다.
6W ~ 90W type은 세계의 대표적인 안전규격에 대응하도록 설계 되었습니다.

Features

해외 안전 규격에 적합
간단 결선(6W ~ 90W type)
Compact한 Speed Control Pack
DIN rail 대응

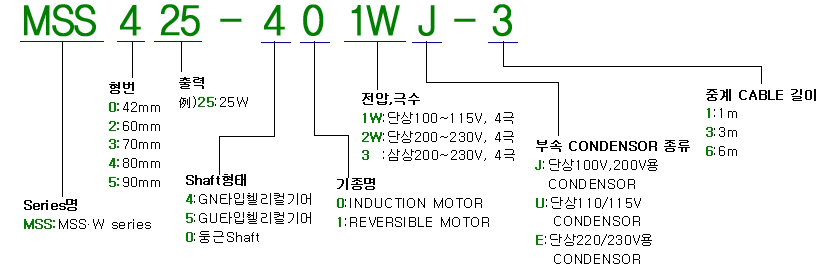

품명보는 법

사양표
INDUCTION MOTOR : 단상 100V, 110V/115V

품명·TYPE		최대 출력 W	전압 V	주파수 Hz	가변속도범위 r/min	허용Torque		기동 torque m·Nm gfcm	전류 A	소비전력 W	콘덴서 용량 ㎌
						1200r/min	90r/min
감속기결합형	둥근 shaft					m·Nm gfcm	m·Nm gfcm
MSS206-401WJ-□	MSS206-001WJ-□	6	단상100	50	90~1400	48 480	47 470	50 500	0.28	25	3.5
				60	90~1600		42 420		0.29
MSS206-401WU-□	MSS206-001WU-□		단상110	60	90~1600	50 500	30 300	44 440	0.27	26	2.5
			단상115					50 500
MSS315-401WJ-□	MSS315-001WJ-□	15	단상100	50	90~1400	125 1250	52 520	88 880	0.47	40	5.5
				60	90~1600		54 540	90 900	0.49	44
MSS315-401WU-□	MSS315-001WU-□		단상110	60	90~1600	125 1250	45 450	84 840	0.48	45	4.5
			단상115					90 900	0.47	44
MSS425-401WJ-□	MSS425-001WJ-□	25	단상100	50	90~1400	205 2050	55 550	130 1300	0.71	60	8
				60	90~1600			135 1350	0.74	65
MSS425-401WU-□	MSS425-001WU-□		단상110	60	90~1600	170 1700	45 450	125 1250	0.71		6.5
			단상115					135 1350	0.72	66
MSS540-401WJ-□	MSS540-001WJ-□	40	단상100	50	90~1400	320 3200	80 800	180 1800	1.1	90	11
				60	90~1600	290 2900		190 1900		96
MSS540-401WU-□	MSS540-001WU-□		단상110	60	90~1600	230 2300	70 700	180 1800	1	95	9
			단상115			240 2400		190 1900	1.1	101
MSS560-401WJ-□	MSS560-001WJ-□	60	단상100	50	90~1400	490 4900	210 2100	330 3300	2	165	20
				60	90~1600		220 2200	350 3500	2.1	176
MSS560-401WU-□	MSS560-001WU-□		단상110	60	90~1600	490 4900	205 2050	330 3300		180	18
			단상115					350 3500	2	178
MSS590-401WJ-□	MSS590-001WJ-□	90	단상100	50	90~1400	710 7100	230 2300	420 4200	2.6	216	28
				60	90~1600			460 4600		220
MSS590-401WU-□	MSS590-001WU-□		단상110	60	90~1600	730 7300	200 2000	420 4200	2.7	247	20
			단상115					460 4600		249

INDUCTION MOTOR : 단상 200V, 220V/230V

품명·TYPE		최대 출력 W	전압 V	주파수 Hz	가변속도범위 r/min	허용Torque		기동 torque m·Nm gfcm	전류 A	소비전력 W	콘덴서 용량 ㎌
						1200r/min	90r/min
감속기결합형	둥근 shaft					m·Nm gfcm	m·Nm gfcm
MSS206-402WJ-□	MSS206-002WJ-□	6	단상200	50	90~1400	44 440	42 420	50 500	0.14	25	0.8
				60	90~1600	50 500	40 400		0.15	27
MSS206-402WE-□	MSS206-002WE-□		단상220	60	90~1600	50 500	32 320	44 440	0.14	27	0.6
			단상230	50	90~1400	47 470			0.13	26
				60	90~1600	50 500		50 500	0.14	28
MSS315-402WJ-□	MSS315-002WJ-□	15	단상200	50	90~1400	125 1250	56 560	90 900	0.24	42	1.5
				60	90~1600				0.25	45
MSS315-402WE-□	MSS315-002WE-□		단상220	60	90~1600	125 1250	40 400	67 670	0.23	46	1
			단상230	50	90~1400			72 720		43
				60	90~1600			81 810		46
MSS425-402WJ-□	MSS425-002WJ-□	25	단상200	50	90~1400	175 1750	65 650	120 1200	0.35	62	1.8
				60	90~1600	205 2050	60 600	125 1250		66
MSS425-402WE-□	MSS425-002WE-□		단상220	60	90~1600	200 2000	47 470	120 1200	0.34	67	1.5
			단상230	50	90~1400	205 2050	50 500	125 1250	0.33	62
				60	90~1600	185 1850	45 450	135 1350	0.35	68
MSS540-402WJ-□	MSS540-002WJ-□	40	단상200	50	90~1400	320 3200	90 900	190 1900	0.56	94	3
				60	90~1600				0.59	103
MSS540-402WE-□	MSS540-002WE-□		단상220	60	90~1600	260 2600	70 700	190 1900	0.56	106	2.3
			단상230	50	90~1400	320 3200	65 650		0.53	95
				60	90~1600	240 2400	70 700		0.55	104
MSS560-502WJ-□	MSS560-002WJ-□	60	단상200	50	90~1400	490 4900	250 2500	350 3500	0.95	165	5
				60	90~1600		270 2700			173
MSS560-502WE-□	MSS560-002WE-□		단상220	60	90~1600	490 4900	230 2300	350 3500	0.95	180	4
			단상230	50	90~1400		200 2000		0.92	170
				60	90~1600		230 2300		0.96	185
MSS590-502WJ-□	MSS590-002WJ-□	60	단상200	50	90~1400	730 7300	300 3000	460 4600	1.2	209	7
				60	90~1600		320 3200		1.3	231
MSS590-502WE-□	MSS590-002WE-□		단상220	50	90~1400	730 7300	280 2800	460 4600	1.3	236	6
			단상230	50	90~1400		260 2600		1.2	217
				60	90~1600		290 2900		1.3	239

REVERSIBLE MOTOR (30분 정격) : 단상 100V, 110V/115V

품명·TYPE		최대 출력 W	전압 V	주파수 Hz	가변속도범위 r/min	허용Torque		기동 torque m·Nm gfcm	전류 A	소비전력 W	콘덴서 용량 ㎌
						1200r/min	90r/min
감속기결합형	둥근 shaft					m·Nm gfcm	m·Nm gfcm
MSS206-411WJ-□	MSS206-011WJ-□	6	단상100	50	90~1400	50 500	50 500	50 500	0.3	26	4.5
				60	90~1600				0.32	29
MSS206-411WU-□	MSS206-011WU-□		단상110	60	90~1600	50 500	50 500	50 500	0.31	30	3.5
			단상115						0.32
MSS315-411WJ-□	MSS315-011WJ-□	15	단상100	50	90~1400	125 1250	110 1100	110 1100	0.59	54	7.5
				60	90~1600		105 1050	120 1200	0.6
MSS315-411WU-□	MSS315-011WU-□		단상110	60	90~1600	125 1250	94 940	110 1100	0.58	56	6
			단상115					120 1200
MSS425-411WJ-□	MSS425-011WJ-□	25	단상100	50	90~1400	205 2050	125 1250	145 1450	0.92	82	10
				60	90~1600			150 1500	0.91	83
MSS425-411WU-□	MSS425-011WU-□		단상110	60	90~1600	205 2050	100 1000	145 1450	0.9	86	8
			단상115					150 1500	0.89	85
MSS540-411WJ-□	MSS540-011WJ-□	40	단상100	50	90~1400	320 3200	180 1800	235 2350	1.4	120	16
				60	90~1600			260 2600		126
MSS540-411WU-□	MSS540-011WU-□		단상110	60	90~1600	320 3200	140 1450	235 2350	1.4	127	12
			단상115					260 2600
MSS560-511WJ-□	MSS560-011WJ-□	60	단상100	50	90~1400	490 4900	360 3600	410 4100	2.3	195	25
				60	90~1600		310 3100	440 4400		187
MSS560-511WU-□	MSS560-011WU-□		단상110	60	90~1600	490 4900	260 2600	410 4100	2.2	197	20
			단상115					440 4400		199
MSS590-511WJ-□	MSS590-011WJ-□	90	단상100	50	90~1400	730 7300	320 3200	540 5400	2.9	230	35
				60	90~1600		330 3300	560 5600		245
MSS590-511WU-□	MSS590-011WU-□		단상110	60	90~1600	730 7300	300 3000	540 5400	2.9	254	30
			단상115				290 2900	560 5600		251

REVERSIBLE MOTOR (30분 정격) : 단상 200V, 220V/230V

품명·TYPE		최대 출력 W	전압 V	주파수 Hz	가변속도범위 r/min	허용Torque		기동 torque m·Nm gfcm	전류 A	소비전력 W	콘덴서 용량 ㎌
						1200r/min	90r/min
감속기결합형	둥근 shaft					m·Nm gfcm	m·Nm gfcm
MSS206-412WJ-□	MSS206-012WJ-□	6	단상200	50	90~1400	50 500	50 500	50 500	0.15	27	1
				60	90~1600				0.16	30
MSS206-412WE-□	MSS206-012WE-□		단상220	60	90~1600	50 500	50 500	50 500	0.16	32	0.8
			단상230	50	90~1400				0.15	30
				60	90~1600				0.16	32
MSS315-412WJ-□	MSS315-012WJ-□	15	단상200	50	90~1400	125 1250	90 900	100 1000	0.29	54	1.8
				60	90~1600			108 1080	0.30	55
MSS315-412WE-□	MSS315-012WE-□		단상220	60	90~1600	125 1250	90 900	104 1040	0.29	58	1.5
			단상230	50	90~1400			120 1200	0.28	55
				60	90~1600		89 890		0.29	58
MSS425-412WJ-□	MSS425-012WJ-□	25	단상200	50	90~1400	205 2050	100 1000	150 1500	0.44	81	2.5
				60	90~1600				0.45	84
MSS425-412WE-□	MSS425-012WE-□		단상220	60	90~1600	205 2050	100 1000	145 1450	0.43	88	2
			단상230	50	90~1400			150 1500		84
				60	90~1600					88
MSS540-412WJ-□	MSS540-012WJ-□	40	단상200	50	90~1400	320 3200	145 1450	260 2600	0.72	124	4
				60	90~1600					126
MSS540-412WE-□	MSS540-012WE-□		단상220	60	90~1600	320 3200	145 1450	260 2600	0.71	130	3.5
			단상230	50	90~1400				0.72	127
				60	90~1600				0.71	129
MSS560-512WJ-□	MSS560-012WJ-□	60	단상200	50	90~1400	490 4900	250 2500	440 4400	1.0	183	6
				60	90~1600				1.1	190
MSS560-512WE-□	MSS560-012WE-□		단상220	60	90~1600	490 4900	250 2500	440 4400	1.0	190	5
			단상230	50	90~1400					199
				60	90~1600					199
MSS590-512WJ-□	MSS590-012WJ-□	90	단상200	50	90~1400	730 7300	260 2600	540 5400	1.3	235	8
				60	90~1600				1.4	248
MSS590-512WE-□	MSS590-012WE-□		단상220	60	90~1600	730 7300	260 2600	540 5400	1.4	253	7
			단상230	50	90~1400				1.3	236
				60	90~1600				1.4	258

공통사양

Speed Control Pack 品名	MSP-1W	MSP-2W
전원 입력	단상 100V±10% 50/60 Hz 단상 110/115V±10% 60Hz	단상 200V±10% 50/60 Hz 단상 220/115V±10% 60Hz 단상 230V±10% 50/60Hz
기능	Speed Control, 무접점 순간 정지, 무접점 정역전, 무접점회전속도 전환 Slow Start/Slow Down
제어입력	전원 : DC24V±10% 0.1A이상 신호입력 : CW/CCW/FREE/SPEED SET PHOTO COUPLER 입력 외부접점용량 : DC24V 10mA 속도설정신호(Analogue 입력) 가변저항기(0~20㏀) 또는 전압신호(0~5V DC)
가변속도범위	50Hz : 90~1400r/min 60Hz : 90~1600 r/min
절연저항	전원입력 단자 - PE단자간, 전원입력단자 - 신호입력단자간을 DC500V MEGA로 측정한 값이 100㏁이상이 됩니다.
절연내압	전원입력단자-PE단자(신호입력단자)간에 50Hz 또는 60Hz, 2.3kV(MSP-2W는 3.0kV)를 1분간 인가해도 이상이 없습니다.
사용주위온도	0℃~+40℃(동결하지 않을 것)
사용주위습도	85%이하(이슬이 맺히지 않을 것)
보호 등급	IP10

일반사양

항목	사양
절연저항	상온,상습에서 모터 정격운전 후, 모터의 coil/case 간을 DC500V MEGA로 측정한 값이 100㏁이상입니다.
절연내압	상온,상습에서 모터 정격운전 후, 모터의 coil/case 간에 50Hz 또는 60Hz 1.5kV를 1분간 인가해도 이상이 없습니다.
온도상승	Gear Head 또는 그와 동등한 방열판을 모터에 장치하고, 정격 운전후에 권선을 저항법으로 측정한 값이 80℃이하
절연등급	B종
과열보호장치	MSS206 type은 Impedance Protector 기타 모터는 Thermal Protector 내장(자동복귀형) - 개방 : 130℃±5℃, 복귀 : 82℃±15℃
사용주위온도	-10℃~+40℃ (동결하지않을것) 단상 100V, 200V 운전시는 -10℃~+50-℃
사용주위습도	85%이하 (이슬이 맺히지 않을 것)
보호등급	MSS206,MSS315,MSS425,MSS540 type : IP20 MSS560,MSS590 type : IP40
