| AXH series
- 박형, High Power, Small Space의
Brushless Invertor |
 |
Features
- 소형 기판 type Driver
- 드라이버를 대폭 소형화하여 당사의 HBL series에 비하여 60%(체적비)의
Compact화를 이루었습니다.
- 박형, High Power
- Motor의 전장이 42mm의 박형 설계로 출력은 설치 size
80mm에 50W를 실현하였습니다.
|
- 우수한 속도 안정성
- 대부하, 대전압, 대온도에 대한 속도 변화율이 대단히 작습니다.
- 넓은 속도 안정성
- 100 ~ 2500 rpm 까지 일정한 토크를 출력하기 때문에 제어에
보다 수월합니다.
- 고강도 기어헤드 사용 / 각종 보호 기능 탑재
|
|

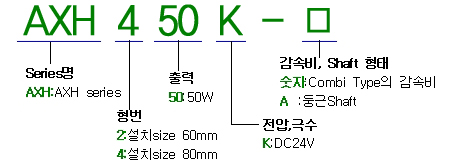

품명보는 법
사양표
| 품 명 |
치절shaft |
AXH230K-□ |
AXH450K-□ |
| 둥근shaft |
AXH230K-A |
AXH450K-A |
| 정격출력 W |
30 |
50 |
전원
입력 |
전압 V |
DC24V±10% |
| 최대입력전류 A |
3.5 |
5 |
| 정격 토크 |
N·m |
0.12 |
0.20 |
| kgfcm |
1.2 |
2.0 |
| 기동 토크 |
N·m |
0.15 |
0.24 |
| kgfcm |
1.5 |
2.4 |
둥근 shaft
허용관성모멘트 |
J×10-4kgm2 |
1.8 |
3.3 |
| kgfcm |
7 |
13 |
| 최고회전속도
r/min |
3000 |
| 정격회전속도
r/min |
2500 |
| 속도제어범위
r/min |
100~3000
(속도비 1:30) |
| 속도변동률 |
대부하 |
±1%이하 (조건:0~정격토크,
정격회전속도 시) |
| 대전압 |
±1%이하 (조건:
전원전압±10%, 정격회전속도,무부하 시) |
| 대온도 |
±1%이하 (조건:
0~+50℃, 정격회전속도, 무부하 시) |
공통사양
| 항목 |
사양 |
| 속도 설정 방법 |
1. 내부 속도 설정기에 의한 방법
2. 외부 속도 설정기에 의한 설정
3. 직류 전압 제어 (DC0~5V) |
| 입력 신호 |
|
| 출력신호 |
Open collector 출력 외부 사용 조건 DC26.4V,
10mA 이하
Speed (30P/R), Alarm |
| 보호기능 |
다음과 같은 보호기능이 작동했을 때 Alarm 신호 출력, Motor를
자연 정지
- 과부하 보호기능
: Motor에 정격 Torque를 초과하는 부하가 약 5초 이상 가해졌을 때
- 과전압 보호기능
: Driver에 인가되는 전압이 DC24V 를 약 15%이상 초과했을 때
- 결상 보호기능
: Cable 단선 등 Motor로 부터의 Feed back 신호에 이상이 있을
때
- 부족전압 보호기능
: Driver에 인가되는 전압이 DC24V 를 약 25%이상 아래로 떨어졌을
때
- 과속도 보호기능
: Motor의 회전속도가 3500rpm을 초과한 이상이 있는 회전속도로 된 때
|
| Motor 절연 등급 |
E종 (120℃) |
| 시간정격 |
연속 |
일반사양
|
항목, 종별
|
Motor
|
Control Unit
|
| 절연저항 |
케이스·코일 사이를 DC500V 메가에서 측정한 값이
100㏁ 이상 |
케이스·전원 입력 사이를 DC500V 메가에서 측정한
값이 100㏁ 이상 |
| 절연내압 |
케이스·코일 사이에 50㎐, AC 0.5kV를 1분간
인가하여도 이상이 없음. |
케이스·전원 입력 사이에 50㎐ AC 0.5kV를
1분간 인가하여도 이상이 없음. |
사용환경
(작동시) |
주변온도 |
0 ~ +50℃
|
| 주변습도 |
85%
이하 (이슬이 맺히지 않을 것) |
| 환경 |
부식성
가스, 분진이 없을 것 |
|
|
|
|
