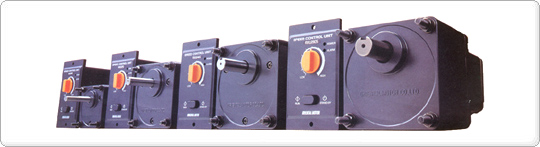

| AXU series -
DC Brushless Motor와 Speed Control Pack의 Unit |
|
| Features
|
- 간단 결선, 간단 조작
- 박형, Compact
- Wide한 속도 제어 범위/Flat Torque
- 외부 제어 가능
|
|
|

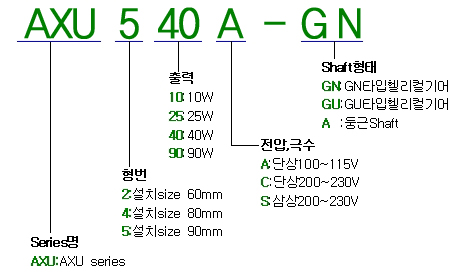

품명보는 법
사양표
| 품 명 |
치절shaft |
AXU210A-GN |
AXU210C-GN |
AXU210S-GN |
AXU425A-GN |
AXU425C-GN |
AXU425S-GN |
| 둥근shaft |
AXU210A-A |
AXU210C-A |
AXU210S-A |
AXU425A-A |
AXU425C-A |
AXU425S-A |
| 정격출력 W |
10 |
25 |
전원
입력 |
전압 V |
단상100~115V±10% |
단상200~230V±10% |
삼상100~115V±10% |
단상100~115V±10% |
단상200~230V±10% |
삼상100~115V±10% |
| 주파수 Hz |
50/60 |
50/60 |
| 최대입력전류 A |
0.9 |
0.6 |
0.4 |
1.5 |
0.9 |
0.7 |
| 정격 토크 |
N·m |
0.05 |
0.125 |
| kgfcm |
0.5 |
1.25 |
| 기동 토크 |
N·m |
0.06 |
0.15 |
| kgfcm |
0.6 |
1.5 |
둥근 shaft
허용관성모멘트 |
J×10-4kgm2 |
0.5 |
1.8 |
| kgfcm |
2 |
7 |
| 정격회전속도
r/min |
2000 |
| 속도제어범위
r/min |
100~2000
(감속비 1:20) |
| 속도변동률 |
대부하 |
-2%이하 (조건:0~정격토크,
정격회전속도 시) |
| 대전압 |
±1%이하 (조건:
전원전압±10%, 정격회전속도,무부하 시) |
| 대온도 |
±1%이하 (조건:
0~+40℃, 정격회전속도, 무부하 시) |
| 품 명 |
치절shaft |
AXU540A-GN |
AXU540C-GN |
AXU540S-GN |
AXU590A-GN |
AXU590C-GN |
AXU590S-GN |
| 둥근shaft |
AXU540A-A |
AXU540C-A |
AXU540S-A |
AXU590A-A |
AXU590C-A |
AXU590S-A |
| 정격출력 W |
40 |
90 |
전원
입력 |
전압 V |
단상100~115V±10% |
단상200~230V±10% |
삼상100~115V±10% |
단상100~115V±10% |
단상200~230V±10% |
삼상100~115V±10% |
| 주파수 Hz |
50/60 |
50/60 |
| 최대입력전류 A |
2.1 |
1.3 |
0.8 |
3.3 |
2 |
1.2 |
| 정격 토크 |
N·m |
0.20 |
0.45 |
| kgfcm |
2.0 |
4.5 |
| 기동 토크 |
N·m |
0.24 |
0.54 |
| kgfcm |
2.4 |
5.4 |
둥근 shaft
허용관성모멘트 |
J×10-4kgm2 |
3.3 |
5.6 |
| kgfcm |
13 |
22.5 |
| 정격회전속도
r/min |
2000 |
| 속도제어범위
r/min |
100~2000
(감속비 1:20) |
| 속도변동률 |
대부하 |
-2%이하 (조건:0~정격토크,
정격회전속도 시) |
| 대전압 |
±1%이하 (조건:
전원전압±10%, 정격회전속도,무부하 시) |
| 대온도 |
±1%이하 (조건:
0~+40℃, 정격회전속도, 무부하 시) |
공통사양
| 항목 |
사양 |
| Slow start/slow down |
0.5~10초(2000rpm 부부하시) 하나의 slow
start/slow down 설정기로 설정 |
| 회전속도 설정 방법 |
정면 Panel의 속도 설정기 |
| 입력신호 |
Photo coupler 입력 방식 입력 저항 2㏀
내부전원으로 동작
CW입력, CCW입력에 공통 |
| 출력신호 |
Open collector출력 외부 사용 조건 DC26.4V,
10mA이하
Speed out (30 P/R), Alarm out |
| 보호기능 |
다음과 같은 보호기능이 작동했을 때 Alarm 신호를
출력하며, Motor를 자연 정지 시킵니다.
- 과부하 보호기능 : Motor에 정격 Torque를 초과하는 부하가 약 5초
이상 가해졌을 때
- 과전압 보호기능 : Countrol Unit에 인가되는 전압이 AC115V
또는 AC230V를 약 20%이상 초과했을 때
- 결상 보호기능 : Cable 단선 등 Motor로 부터의 Feed back
신호에 이상이 있을 때
- 부족전압 보호기능 : Control Unit에 인가되는 전압이 AC100V
또는 AC200V를 약 30%이상 밑돌았을 때
- 과속도 보호기능 : Motor의 회전속도가 2,800rpm을 크게 초과하는
비정상적인 회전속도일 때
|
| Motor 절연 등급 |
E종 (120℃) |
| 시간정격 |
연속 |
일반사양
|
항목, 종별
|
Motor
|
Control Unit
|
| 절연저항 |
케이스·코일 사이를 DC500V
메가에서 측정한 값이 100㏁ 이상 |
보호 접지 단자·전원입력사이, I/O단자·전원입력
사이를 DC500V 메가로 측정한 값이 100㏁ 이상 |
| 절연내압 |
케이스·코일 사이에 50㎐, 1.5kV를
1분간 인가하여도 이상이 없음. |
보호 접지 단자·전원입력사이에 50㎐
1.8kV, I/O단자·전원 입력 사이에 50㎐ 3kV를 1분간 인가하여도 이상이 없음. |
사용환경
(작동시) |
주변온도 |
0 ~ +50℃ (동결하지 않을것) |
0 ~ +40℃ (동결하지 않을
것) |
| 주변습도 |
85%
이하 (이슬이 맺히지 않을 것) |
| 환경 |
부식성
가스, 분진이 없을 것 |
| 보호등급 |
IP54
(둥근 Shaft Type은 출력축 제외) |
IP10 |
|
|
|
|
