| FBLⅡ series |
 |
Features
- 슬림형·POWERFULL한 DC BRUSHLESS MOTOR와 DRIVER의
유니트입니다.
- 고강도 GEARHEAD
- 뛰어난 속도변동율 : 대부하 -1%이하, 대전압 ±1%이하, 대온도
±1%이하 실현
- 폭넓은 가변속 범위 : 300rpm ~ 3000rpm
- 세계 규격적합
- CE 마킹 / SLOW START · SLOW DOWN
|
|

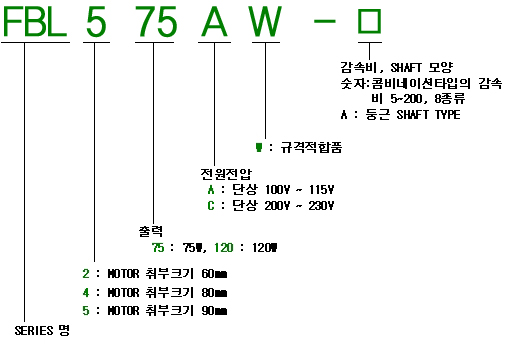

품명보는 법
사양표
| 품
명 |
컴비네이션 TYPE |
FBL575AW - □ |
FBL575CW - □ |
FBL5120AW - □ |
FBL5120CW - □ |
| 둥근SHAFT TYPE |
FBL575AW - A |
FBL575CW - A |
FBL5120AW - A |
FBL5120CW - A |
| 정격출력
W |
75 |
120 |
| 정격회전수
rpm |
3000 |
| 정격TORQUE
kgcm N·m |
2.5
0.25 |
4
0.4 |
| 기동TORQUE
kgcm N·m |
3.2
0.32 |
5
0.5 |
| 속도제어범위
rpm |
300 ~ 3000 |
| 허용부하관성 *2
J kg㎡ (GD² kg㎠) |
3.75 ×10＾4
(15) |
5.6 ×10＾4
(22.5) |
| SLOW START
/ SLOW DOWN |
약 0.5초
~ 15초 (3000 rpm) |
| 속도변동율 |
대부하 |
- 1% 이하
(0 ~ 정격 TORQUE, 3000rpm시) |
| 대전압 |
± 1% 이하
(전원전압 ±10%, 3000rpm 무부하시) |
| 대온도 |
± 1% 이하
(0 ~ 50℃, 3000rpm 무부하시) |
| 전원입력 |
전압 |
AC100 ~ 115V ±10% |
AC200 ~ 230V ±10% |
AC100 ~ 115V ±10% |
AC200 ~ 230V ±10% |
| 주파수 |
50/60 Hz |
| 최대입력전류 |
2.6 A |
2.0 A |
3.8 A |
2.7 A |
| MOTOR 절연등급 |
E종 (120℃) |
| 속도제어명령 |
다음
중 하나를 선택합니다.
1.내부속도 설정기 (1개)
2.외부속도 설정기 (1개) 3.직류전압제어 (DC
0 ~ 5V) |
| 입력신호 |
PHOTOCOUPLER
입력방식 입력저항 4.8㏀
DC21.6 ~ 26.4V에서 동작
EXT, VR, CW, CCW, SLOW DOWN에 공통 |
| 출력신호 |
OPEN COLLECTOR
출력 외부사용조건 DC24V, 10mA 이하
SPEED OUT, ALARM OUT에 공통 |
| 보호기능 *1 |
다음 보호기능이 작동했을 때 ALARM 신호를 출력하고, MOTOR를 정지시킵니다.
- 과부하보호기능 : MOTOR에 정격TORQUE를 초과하는 부하가 약5초이상
가해졌을 때
- 과열보호기능 : DRIVER내부 방열판 온도가 약 90℃를 초과했을 때
- 과전압보호기능 : 감아내리는 부하운전이나 허용부하관성을 초과하는 부하를 구동시켰을
때
- 부족전압보호기능 : 전원전압의 변동이 사양(-10%)보다 낮을 때
- 결상보호 : CABLE 단선등 MOTOR로부터의 FEEDBACK 신호에 이상이
있을 때
|
| 시간정격 |
연 속 |
*1
FBLⅡ시리즈는 감아내리는 부하운전등과 같이 부하측에서 MOTOR축이 돌아가는 용도에서는
MOTOR의 속도제어를 할 수 없습니다. 또한, 감아내리는 부하운전은 DRIVER의 INVERTER
1차전압이 허용값을 초과하여 DRIVER가 파손되는 것을 방지하기 위해 보호기능이 작동하여
MOTOR를 자연정지 시킵니다.
*2
허용부하관성 값은 둥근 SHAFT TYPE의 경우입니다. |
일반사양
|
항목, 종별
|
Motor
|
Driver
|
| 절연저항 |
케이스·코일 사이를 DC500V 메가에서 측정한 값이
100㏁ 이상 |
보호 접지 단자·전원입력사이, I/O단자·전원입력
사이를 DC500V 메가로 측정한 값이 100㏁ 이상 |
| 절연내압 |
케이스·코일 사이에 50㎐, 1.5kV를 1분간 인가하여도
이상이 없음. |
보호 접지 단자·전원입력사이에 50㎐ 1.8kV,
I/O단자·전원 입력 사이에 50㎐ 3kV를 1분간 인가하여도 이상이 없음. |
사용환경
(작동시) |
주변온도 |
0 ~ +50℃ (동결하지 않을것) |
0 ~ +50℃ (동결하지 않을 것) |
| 주변습도 |
85%
이하 (이슬이 맺히지 않을 것) |
| 주변환경 |
부식성
가스, 분진이 없을 것 |
| 보호등급 |
IP40 |
IP10 |
|
|
|
|
