* ORIENTAL MOTOR / ORIENTAL MOTOR

특징┃품명보는 법┃사양표

INDUNTION MOTOR - WORLD K SERIES

Features

일방향 연속 운전용 : Conveyor 구동등, 일방향으로 연속하여 운전하는 용도에 적합합니다.
Condensor 기동형 단상 모터와 삼상 모터가 있습니다.

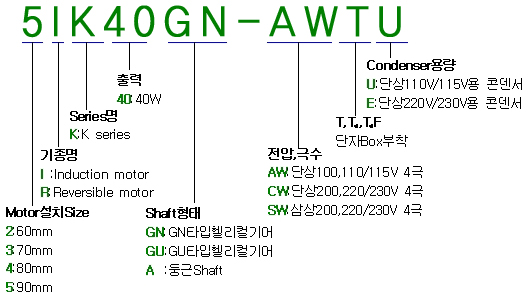

품명보는 법

사양표

출력 W	모터품명		전압 V	주파수 ㎐	기동 토크		정격 토크		정격 회전수 r/min
출력 W	리드선	단자Box	전압 V	주파수 ㎐	gcm	mN·m	gcm	mN·m	정격 회전수 r/min
1	0IK1GN-AUL 0IK1A-AUL	-	단상110 단상115	60	80	8	80	8	1200
6	2IK6GN-AWU 2IK6A-AWU	2IK6GN-AWTU 2IK6A-AWTU	단상110 단상115	60	400	40	410	41	1450
	2IK6GN-CWE 2IK6A-CWE	2IK6GN-CWTE 2IK6A-CWTE	단상220 단상230 단상230	60 50 60	400 450 400	40 45 40	410 490 410	41 49 41	1450 1200 1450
	2IK6GN-SW 2IK6A-SW	2IK6GN-SWT 2IK6A-SWT	삼상200 삼상200 삼상220 삼상230	50 60 60 60	490 410 410 410	49 41 41 41	490 410 410 410	49 41 41 41	1200 1450 1500 1500
15	3IK15GN-AWU 3IK15A-AWU	-	단상100 단상115	60	650	65	1050	105	1450
15	3IK15GN-CWE 3IK15A-CWE	-	단상220 단상230 단상230	60 50 60	650 750 600	65 75 65	1050 1250 1050	105 125 105	1450 1200 1450
25	4IK25GN-AWU 4IK25A-AWU	4IK25GN-AWTU 4IK25A-AWTU	단상110 단상115	60	1200	120	1700	170	1450
	4IK25GN-CWE 4IK25A-CWE	4IK25GN-CWTE 4IK25A-CWTE	단상220 단상230 단상230	60 50 60	1200	120	1700 2050 1700	170 205 170	1450 1200 1450
	4IK25GN-SW 4IK25A-SW	4IK25GN-SWT 4IK25A-SWT	삼상200 삼상200 삼상220 삼상230	50 60 60 60	2400 1600 1600 1600	240 160 160 160	1900 1600 1600 1600	190 160 160 160	1300 1550 1600 1600
40	5IK40GN-AWU 5IK40A-AWU	5IK40GN-AWTU 5IK40A-AWTU	단상110 단상115	60	2000	200	2600	260	1500
	5IK40GN-CWE 5IK40A-CWE	5IK40GN-CWTE 5IK40A-CWTE	단상220 단상230 단상230	60 50 60	2000	200	2600 3000 2600	260 300 260	1500 1300 1500
	5IK40GN-SW 5IK40A-SW	5IK40GN-STW 5IK40A-STW	삼상200 삼상200 삼상220 삼상230	50 60 60 60	4000 2600 2600 2600	400 260 260 260	3000 2600 2600 2600	300 260 260 260	1300 1550 1600 1600
60	5IK60GU-AWU 5IK60A-AWU	5IK60GU-AWTU 5IK60A-AWTU	단상110 단상115	60	3200	320	4050	405	1450
	5IK60GU-CWE 5IK60A-CWE	5IK60GU-CWTE 5IK60A-CWTE	단상220 단상230 단상230	60 50 60	3200	320	4050 4900 4050	405 490 405	1450 1200 1450
	5IK60GU-SW 5IK60A-SW	5IK60GU-SWT 5IK60A-SWT	삼상200 삼상200 삼상220 삼상230	50 60 60 60	6000 5000 5000 5000	600 500 500 500	4500 3800 3800 3800	450 380 380 380	1300 1550 1600 1600
90	5IK90GU-AWU 5IK90A-AWU	5IK90GU-AWTU 5IK90A-AWTU	단상110 단상115	60	4500	450	5850	585	1500
	5IK90GU-CWE 5IK90A-CWE	5IK90GU-CWTE 5IK90A-CWTE	단상220 단상230 단상230	60 50 60	4500	450	6050 7300 6050	605 730 605	1450 1200 1450
	5IK90GU-SW 5IK90A-SW	5IK90GU-SWT 5IK90A-SWT	삼상200 삼상200 삼상220 삼상230	50 60 60 60	8500 7000 7000 7000	850 700 700 700	6800 5700 5700 5700	680 570 570 570	1300 1550 1600 1600
