* NMB / AC FAN MOTOR

특징┃사양표

4715PS (119□ * 38L)

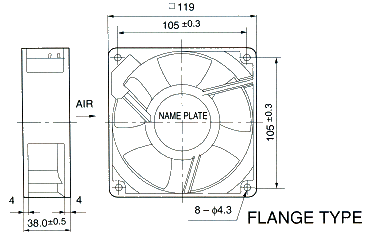

Outline

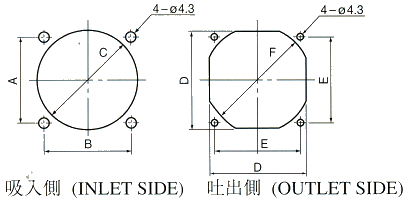

Panel Out-cuts

Characteristic Curves

Material

1.	Structure	:	Shaded Pole Induction Motor
2.	Material
	Casing	:	Aluminum Die Casting
	Impeller	:	Polycarbonate (Glass Fiber-Containing)
	Bearing	:	Ball Bearings
	Terminal	:	Faston #110 Equiv
3.	Protection	:	Impedance Protected

사양표
B30型 Standard Type

型式名 Model	定格電壓 Rating Voltage	周波數 Frequency	起動電壓 Starting Voltage	最大風量 Max Air Flow	最大靜壓 MaxStatic Pressure	回轉速度 Speed	定格電琉 Current	定格入力 Input Power	騷音 Noise	質量 Mass
型式名 Model	V	Hz	V				A^*2		dB	g
4715PS-10T-B30-B00	100	50	65	2.4	74.4{7.6}	2600	0.27	14	42	550
4715PS-10T-B30-B00	100	60	65	2.8	76.4{7.8}	2900	0.25	13	46
4715PS-12T-B30-A00	115	50	65	2.4	74.4{7.6}	2600	0.22	14	42
4715PS-12T-B30-A00	115	60	65	2.8	76.4{7.8}	2900	0.19	13	46
4715PS-20T-B30-B00	200	50	130	2.4	74.4{7.6}	2600	0.14	14	43
4715PS-20T-B30-B00	200	60	130	2.8	76.4{7.8}	2900	0.12	13	47
4715PS-22T-B30-B00	220	50	145	2.5	73.5{7.5}	2600	0.12	14	42
4715PS-22T-B30-B00	220	60	145	2.9	77.4{7.9}	2900	0.10	13	46
4715PS-23T-B30-A00	230	50	175	2.4	74.4{7.6}	2600	0.12	15	43
4715PS-23T-B30-A00	230	60	175	2.8	76.4{7.8}	2900	0.10	14	47
4715PS-24T-B30-A00	240	50	140	2.4	74.4{7.6}	2600	0.11	14	43
4715PS-24T-B30-A00	240	60	140	2.8	76.4{7.8}	2900	0.10	13	47

B20型 Half Type

型式名 Model	定格電壓 Rating Voltage	周波數 Frequency	起動電壓 Starting Voltage	最大風量 Max Air Flow	最大靜壓 MaxStatic Pressure	回轉速度 Speed	定格電琉 Current	定格入力 Input Power	騷音 Noise	質量 Mass
型式名 Model	V	Hz	V				A^*2		dB	g
4715PS-10T-B20-B00	100	50	65	2.2	50.9{5.2}	2400	0.18	11	40	550
4715PS-10T-B20-B00	100	60	65	2.3	53.9{5.5}	2600	0.16	10	43
4715PS-12T-B20-A00	115	50	75	2.2	58.8{6.0}	2400	0.16	11	40
4715PS-12T-B20-A00	115	60	75	2.3	50.9{5.2}	2600	0.14	10	43
4715PS-20T-B20-B00	200	50	130	2.2	50.9{5.2}	2400	0.10	11	40
4715PS-20T-B20-B00	200	60	130	2.3	53.9{5.5}	2600	0.09	10	43
4715PS-22T-B20-B00	220	50	145	2.2	50.9{5.2}	2400	0.09	11	40
4715PS-22T-B20-B00	220	60	145	2.3	50.9{5.2}	2600	0.08	10	43
4715PS-23T-B20-A00	230	50	175	2.2	58.8{6.0}	2400	0.10	12	40
4715PS-23T-B20-A00	230	60	175	2.3	50.9{5.2}	2600	0.08	11	43
4715PS-24T-B20-A00	240	50	140	2.2	49.0{5.0}	2400	0.08	12	40
4715PS-24T-B20-A00	240	60	140	2.3	50.9{5.2}	2600	0.07	11	43

B10型 Low Type

型式名 Model	定格電壓 Rating Voltage	周波數 Frequency	起動電壓 Starting Voltage	最大風量 Max Air Flow	最大靜壓 MaxStatic Pressure	回轉速度 Speed	定格電琉 Current	定格入力 Input Power	騷音 Noise	質量 Mass
型式名 Model	V	Hz	V				A^*2		dB	g
4715PS-10T-B20-B00	100	50	65	1.30	18.6{1.90}	1450	0.110	7	28	550
4715PS-10T-B20-B00	100	60	65	1.35	18.1{1.85}	1500	0.100	7	28
4715PS-12T-B20-A00	115	50	75	1.30	18.6{1.90}	1450	0.090	7	28
4715PS-12T-B20-A00	115	60	75	1.35	18.1{1.85}	1500	0.080	6	28
4715PS-20T-B20-B00	200	50	130	1.30	18.6{1.90}	1450	0.055	6	28
4715PS-20T-B20-B00	200	60	130	1.35	18.1{1.85}	1500	0.050	6	28
4715PS-22T-B20-B00	220	50	145	1.30	18.6{1.90}	1450	0.050	6	28
4715PS-22T-B20-B00	220	60	145	1.35	18.1{1.85}	1500	0.045	6	28
4715PS-23T-B20-A00	230	50	175	1.30	18.6{1.90}	1450	0.060	7	28
4715PS-23T-B20-A00	230	60	175	1.35	18.1{1.85}	1500	0.050	6.5	28
4715PS-24T-B20-A00	240	50	165	1.30	18.6{1.90}	1450	0.050	7	28
4715PS-24T-B20-A00	240	60	165	1.35	18.1{1.85}	1500	0.045	7	28

*1 : Minimum Values in Free Air, *2 : Maximum Values in Free Air
